石油化学精製所、発電所、熱交換器などの高温の産業用途では、標準ガスケットは熱劣化、クリープ緩和、または弾性の損失により破損することがよくあります。ただし、金属鋸歯状ガスケットは、これらの要求の厳しい環境で優れた性能を発揮できるように特別に設計されています。しかし、なぜ高温に適しているのでしょうか?その答えは、ユニークなデザインと素材の選択にあります。金属鋸歯状ガスケットは、両面に同心の鋸歯状 (溝) を備えた金属コア (通常はステンレス鋼または高ニッケル合金) で構成され、多くの場合、鋸歯状の上にグラファイトや PTFE などの柔らかい表面材料が適用されます。金属コアは機械的強度と熱安定性を提供し、一方、鋸歯状の部分がシール力を狭い帯域に集中させ、フランジの動きと熱サイクルに対応する高い単位荷重を生成します。 Ningbo Kaxite Sealing Materials Co., Ltd. では、当社の工場で 20 年以上鋸歯状ガスケットを製造しており、使用する材料に応じて -200°C から 850°C の温度範囲でその性能を検証しています。
金属鋸歯状ガスケットの高温に対する適合性は、4 つの重要な要素によって左右されます。それは、高温耐性金属合金 (316L ステンレス鋼、インコネル 625、ハステロイ C276 など) の使用、熱的に安定した表面材料 (膨張黒鉛または雲母) の適用、鋸歯状設計の制御された圧縮と回復、ガスケットとフランジの材料間の熱膨張の不一致の最小化です。高温で軟化、クリープ、または酸化する柔らかいガスケット (ゴムや PTFE など) とは異なり、鋸歯状ガスケットの金属コアはその形状とシール力を維持します。鋸歯状の部分は、圧縮されると、厳しい熱サイクル下でも漏れ経路を効果的に遮断する一連の緊密なシール線を形成します。この包括的な記事では、金属を作る材料科学、設計形状、性能特性を詳しく解説します。鋸歯状ガスケット高温シールに最適です。また、詳細な技術仕様、アプリケーションガイドライン、工場の豊富な経験から得た実際の性能データも提供します。
高温鋸歯状ガスケットの基礎は金属コアです。比較的低温（通常は 200 ～ 250 °C 未満）で分解または酸化する有機材料やエラストマー材料とは異なり、高性能金属合金は、850 °C またはそれ以上の温度でも機械的特性と耐食性を維持します。で寧波 Kaxite Sealing Materials Co.、Ltd.では、特定の温度と耐食特性に合わせて選択された、さまざまな金属コア材料を提供しています。ほとんどの高温用途では、600°C までの温度にはオーステナイト系ステンレス鋼 (304、316L など)、850°C までの温度や腐食性の高い環境にはニッケルベースの合金 (インコネル 625、インコロイ 825) を推奨します。金属コアは、フランジとガスケットが熱膨張した場合でも、フランジ ボルトの荷重下でガスケットの応力を維持するために必要な構造的完全性を提供します。
当社の鋸歯状ガスケットに使用される金属コア材料の主な特性:
金属コアの材質の選択は、望ましい耐用年数を達成するために重要です。たとえば、動作温度が 500°C で、硫黄化合物を含む腐食性プロセス媒体を使用する製油所用途では、酸化と硫化の両方に対する優れた耐性を備えたインコネル 625 コアを指定します。 540°C で動作する発電所の蒸気ラインでは、多くの場合、グラファイト表面を備えた 316L ステンレス鋼コアで十分です。当社の工場では、使用温度、圧力、媒体の腐食性を考慮して、用途ごとに厳密な材料分析を実施し、最適な金属コアを推奨します。また、ASTM 仕様への準拠を保証するために、金属コア材料のバッチごとに硬度、引張、粒度分析などの冶金学的試験も実施します。
実際の違いを説明するために、550°C の使用で炭素鋼コア ガスケットを使用した石油化学プラントのケース スタディを考えてみましょう。ガスケットは酸化と厚みの減少により 6 か月後に破損しました。グラファイト面を備えた 316L ステンレス鋼の鋸歯状ガスケットに切り替えた後、ガスケットの耐用年数は 4 年以上に延長され、目に見えるほどのシール性の損失はありませんでした。この耐久性は、メンテナンスによる停止の削減、プラントの安全性の向上、総運用コストの削減に直接つながります。 Kaxite の工場では、材料性能データの包括的なデータベースを維持しているため、各高温用途に最適なメタル コアを選択できます。

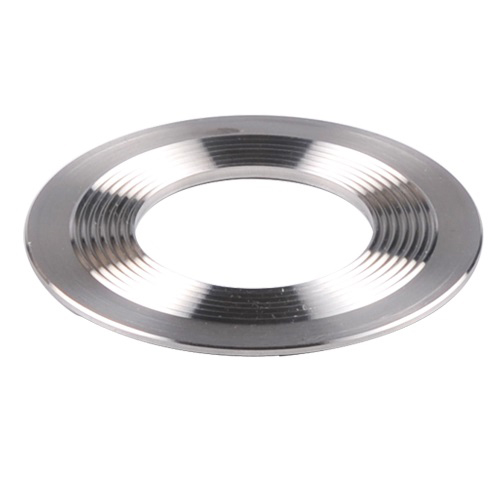

金属鋸歯状ガスケットの鋸歯状 (または溝付き) デザインは、単なる構造上の特徴ではなく、高温シール性能を実現する重要な要素です。ガスケット面の同心状の鋸歯状の部分は複数の機能を果たします。ボルトの荷重を円周方向の狭いバンドに集中させ、高い単位シール応力 (最大 500 ～ 700 MPa) を生成し、フランジ表面に埋め込まれて効果的なシールを実現します。また、過度の応力緩和を引き起こすことなく、熱サイクル中にガスケットが半径方向に膨張および収縮することも可能になります。さらに、鋸歯状の部分は複数の独立したシールバリアとして機能するため、1 つの鋸歯状の部分が損傷しても、隣接する鋸歯状の部分がシールを維持します。この冗長性は、熱サイクルによってフランジやガスケットが移動する可能性がある高温用途で特に役立ちます。
当社の鋸歯状ガスケットの鋸歯状デザインの性能を向上させる主な特徴:
当社の工場では、さまざまな用途に合わせて鋸歯状の形状を最適化するために広範なテストを実施しています。特定の温度と圧力範囲に最適な組み合わせを決定するために、セレーションの深さは 0.15 mm ～ 0.3 mm、ピッチ (セレーション間の距離) は 1.0 mm ～ 2.0 mm でテストしました。当社の標準鋸歯状ガスケットは、鋸歯状の深さ 0.25 mm、ピッチ 1.5 mm を特徴とし、シール性能と耐圧潰損傷性の最適なバランスを提供することが判明しました。また、真空サービスや有毒ガスの取り扱いなど、極めて低い漏れ率が要求される用途向けに、ピッチ 1.0mm の「ファインセレーション」オプションも提供しています。
480°C で毎日の熱サイクルで動作する製油所の原油ユニットヒーターの実例は、鋸歯状の設計の価値を示しています。元の平らなグラファイト ガスケットは、激しい緩和と吹き出しにより 3 か月以内に破損しました。 316L コアとグラファイト フェーシングを備えた当社の鋸歯状ガスケットを取り付けた後、耐用年数は 3 年に延長されました。プラントエンジニアは、フランジが周囲温度から 480°C まで 100 回以上サイクルされた後でも、鋸歯状のガスケットがシールを維持していることに注目し、熱の動きに対応する設計の能力を裏付けました。 Ningbo Kaxite Sealing Materials Co., Ltd. では、高温シーリング用途の進化する需要を満たすために、鋸歯状の形状と表面材の改良を続けています。
寧波 Kaxite Sealing Materials Co.、Ltd. は、高温、高圧、腐食性用途向けの包括的な鋸歯状ガスケットを製造しています。当社の製品ラインには、標準サイズとカスタム サイズがあり、さまざまな金属コア材料と表面材料が含まれています。以下の表は、世界中の石油化学、電力、精製業界で広く使用されている当社の最も人気のある鋸歯状ガスケット モデルの主要な技術仕様をまとめたものです。当社の工場では、特定のプロジェクト要件を満たすために、直径 10mm ～ 5000mm、厚さ 2mm ～ 6mm のガスケットを生産できます。
| モデル | 芯材 | 表面材 | 温度範囲(℃) | 最大圧力 (bar) | セレーション深さ(mm) | 厚さ(mm) | 漏れ量(ml/min) |
| KS-304-G | 304 ステンレス鋼 | 膨張黒鉛 | -200～550 | 350 | 0.25 | 2.0、3.0 | < 0.05 |
| KS-316L-G | 316L ステンレス鋼 | 膨張黒鉛 | -200～600 | 400 | 0.25 | 2.0、3.0 | < 0.03 |
| KS-316L-PTFE | 316L ステンレス鋼 | PTFE（腐食性媒体用） | -200～260 | 300 | 0.20 | 2.0、3.0 | < 0.02 |
| KS-IN625-G | インコネル625 | 膨張黒鉛 | -200～850 | 500 | 0.25 | 2.5、3.5 | < 0.02 |
| KS-HC276-G | ハステロイ C276 | 膨張黒鉛 | -200～850 | 500 | 0.25 | 2.5、3.5 | < 0.02 |
| KS-316L-M | 316L ステンレス鋼 | マイカ（高温断熱材） | -200～650 | 400 | 0.20 | 2.5、3.5 | < 0.04 |
標準製品に加えて、当社の工場では特定の高温の課題に対処するための幅広いカスタム オプションを提供しています。当社では、より高い圧縮性を必要とする用途向けに「柔軟な」コア (波形金属コアなど) を備えた鋸歯状ガスケットや、不均一なフランジ表面用の「カム プロファイル」鋸歯状ガスケットを提供しています。また、フランジへのガスケットの付着を防ぐために、表面に固着防止コーティング (PTFE やニッケルなど) を適用することもできます。これは、定期的な分解が必要なボルト接続の場合に特に役立ちます。
当社の製造プロセスでは品質管理が最も重要です。各鋸歯状ガスケットは、光学測定を使用して鋸歯状の深さの一貫性が検査され、花崗岩の定盤を使用して平坦性が検査され、高輝度照明の下で視覚的欠陥がないか検査されます。また、各バッチからのランダムなサンプルに対してヘリウムリークテストを実行し、重要な用途で 10^-6 mbar・l/s 未満のリーク率を達成しています。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場では、すべての注文に対して、材料証明書、寸法検査結果、漏れ率データを含む包括的なテストレポートを提供します。この透明性と品質へのこだわりにより、当社の鋸歯状ガスケットは高温環境で必要な性能と信頼性を確実に提供します。
最適に設計された鋸歯状ガスケットであっても、正しく取り付けられ、保守されていないと、早期に故障する可能性があります。高温での用途では、ガスケットの取り付けに独特の課題が課せられます。熱膨張を考慮し、過圧縮または過小圧縮を避けるためにボルトのトルクを正確に制御する必要があり、ガスケットとフランジには高温で酸化や化学的攻撃を引き起こす可能性のある汚染物質が含まれていない必要があります。 Ningbo Kaxite Sealing Materials Co., Ltd. では、数十年にわたる現場経験に基づいて、包括的な設置とメンテナンスのガイドを開発しました。これらのガイドラインに従うことで、鋸歯状ガスケットの耐用年数を 50 ～ 100% 延ばすことができ、プラントのメンテナンス コストと計画外の停止を大幅に削減できます。
高温環境における鋸歯状ガスケットの主な取り付けとメンテナンス方法:
ヨーロッパの発電所のケーススタディは、適切な設置の影響を示しています。このプラントでは、過熱蒸気ライン (550°C、120 bar) で鋸歯状ガスケットの故障が頻繁に発生していました。分析の結果、不具合の原因はボルトのトルクが不均一で、フランジ表面の処理が不適切であることが判明しました。表面の洗浄、校正されたトルクツール、加熱後の再トルク手順などの当社の取り付けガイドラインを実行した後、ガスケットの寿命は平均 8 か月から 4 年以上に延長されました。工場管理者は、設置プログラムのコストは 1 回の計画外停止のコストよりも低かったと報告し、適切な設置方法による投資収益率を強調しました。
当社の工場は、重要なプロジェクトに対してオンサイトトレーニングと設置監督を提供します。また、最適なリトルク間隔を決定するために、フランジとガスケットの材料の特定の熱膨張係数を考慮したリトルク計算ツールも提供しています。さらに、鋸歯状ガスケットを腐食性雰囲気から離れた清潔で乾燥した環境に保管し、有効期間内 (グラファイト面ガスケットの場合は通常 2 年) 内に使用することをお勧めします。これらのベスト プラクティスに従うことにより、プラント オペレータは高温環境での鋸歯状ガスケットの性能と寿命を最大化できます。
質問 1: 金属鋸歯状ガスケットは高温にさらされた後でも再利用できますか?
回答: 一般に、特に高温での使用後に鋸歯状ガスケットを再利用することはお勧めしません。外装材 (グラファイトまたはマイカ) は、初期圧縮中に塑性変形しますが、完全に回復することはできません。ガスケットを再利用すると、シール応力が不十分になり、漏れのリスクが増加する可能性があります。ただし、一部の低圧、低温用途では、外装材に損傷が見られない場合、目視検査により再使用が許可される場合があります。高温で使用する場合は、確実なシールを確保するために、常に新しい鋸歯状ガスケットを使用することをお勧めします。当社の工場では、メタルコアガスケットの再調整サービスを提供しています。この場合、表面材は交換できますが、コアの歪みや腐食を検査する必要があります。
質問 2: グラファイト面を備えた金属鋸歯状ガスケットの最高使用温度は何度ですか?
回答: 膨張黒鉛表面を備えた鋸歯状ガスケットの最大連続使用温度は、環境によって異なります。酸化性雰囲気 (空気) では、高温になるとグラファイトが酸化し始めるため、最高温度は通常 550°C です。不活性雰囲気または還元性雰囲気では、グラファイトは 850°C まで使用できます。酸化条件で 550°C を超える温度の場合は、鋸歯状ガスケットにマイカ フェーシングまたは金属間シール (フェーシングなし) を使用することをお勧めします。当社の工場では、お客様が特定の環境に適したオプションを選択できるよう、各表面素材の詳細な温度チャートを提供しています。
質問 3: 高温用途における金属鋸歯状ガスケットとうず巻形ガスケットはどう違うのですか?
回答: 鋸歯状ガスケットとうず巻形ガスケットはどちらも高温用途に優れていますが、特性が異なります。鋸歯状ガスケットは、高温でより緊密なシールを提供し、熱サイクル下でも巻きが緩みにくくなります。また、耐噴出性も高く、平らでないフランジにも簡単に取り付けることができます。一方、うず巻きガスケットは柔軟性が高く、フランジの大きな位置ずれにも対応できます。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場では、信頼性が最優先される重要な高温高圧の用途には鋸歯状ガスケットを推奨し、フランジの損傷が懸念されるそれほど要求の厳しい用途にはうず巻形ガスケットを推奨しています。
質問 4: 金属鋸歯状ガスケットは、高温での真空サービスに使用できますか?
回答: はい、鋸歯状ガスケットは、表面の材料 (グラファイトやマイカなど) が真空条件下で安定している場合に限り、高温での真空サービスに適しています。金属コアは外部の大気圧に耐えるために必要な構造的完全性を提供し、一方、鋸歯状の歯は低い内圧でも漏れのないシールを保証します。真空用途の場合は、細かいセレーション ピッチ (1.0 mm) と低アウトガス特性を備えた高品質グラファイト フェーシングを推奨します。当社の工場は、800°C、10^-5 mbarで動作する高温真空炉用の鋸歯状ガスケットを供給し、優れた結果をもたらしています。
質問 5: Ningbo Kaxite Sealing Materials Co., Ltd. は金属鋸歯状ガスケットに関してどのような認証を取得していますか?
回答: 当社の鋸歯状ガスケットは ISO 9001:2015 (品質管理) および ISO 14001:2015 (環境管理) に基づいて製造されています。また、当社は低排出ガスケットの TA-Luft (VDI 2440) 認証も取得しており、火災安全に関する ASME B16.20 および API 607 の要件にも準拠しています。当社のガスケットは、漏れに関する ASTM F112 および圧縮性に関する ASTM F36 を含む ASTM 規格への準拠について、独立したサードパーティ研究所によってテストされています。当社はすべての出荷に完全なテスト証明書と材料トレーサビリティを提供し、最も厳格な国際規格への完全な準拠を保証します。
金属鋸歯状ガスケットの高温環境への適合性は、堅牢な材料選択、独創的な鋸歯状形状、および熱サイクル下で実証された性能によって裏付けられています。金属コアは必要な強度と熱安定性を提供し、表面材 (グラファイトまたはマイカ) は適合性と耐薬品性を提供し、鋸歯状の複数の高応力シール ラインを形成して、フランジの動きやボルトの弛緩にもかかわらず完全性を維持します。 Ningbo Kaxite Sealing Materials Co., Ltd. では、当社の工場は 20 年以上にわたって鋸歯状ガスケットの製造を改良し、最も厳しい高温用途の要求を満たす幅広い材料と構成を提供しています。品質、革新性、顧客サポートに対する当社の取り組みにより、当社のガスケットは世界中の製油所、発電所、化学処理施設で信頼性が高く、長期にわたるシールを提供します。
困難な高温シール用途に直面していますか?今すぐ寧波 Kaxite Sealing Materials Co., Ltd. にお問い合わせください総合的なガスケットに関するコンサルティングをご希望の場合は、動作温度、圧力、媒体、フランジの詳細を提供していただくと、当社のエンジニアリング チームが最適な鋸歯状ガスケットの材質と設計を推奨します。テスト用の無料サンプル、競争力のある価格、あらゆる場所への迅速な配送を提供します。今すぐ Ningbo Kaxite Sealing Materials Co., Ltd. に無料の鋸歯状ガスケット サンプルと技術データ パックをリクエストして、高温システムの安全性と信頼性を確保してください。
