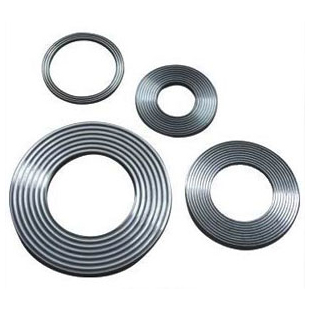

化学処理施設を歩けば、パイプ、容器、熱交換器の複雑なネットワークが、すべてフランジ接続で結合されていることに気づくでしょう。これらの接続は潜在的な弱点であり、地味だが重要なコンポーネントであるガスケットに依存しています。何十年もの間、業界のデフォルトはスパイラル巻きガスケット、あるいは単純な非アスベストシート材料でさえありました。しかし、根本的な変化が進行中です。波形金属ガスケット(CMG) は急速に重要なシーリング用途の標準になりつつありますが、それには十分な理由があります。これらは、多くの従来の代替品に匹敵しない、弾力性、耐熱性、密封信頼性の独自の組み合わせを提供します。 Ningbo Kaxite Sealing Materials Co., Ltd. では、当工場がこの革命の最前線に立ち、世界中の化学工場、精製所、石油化学施設における最も困難なシーリング問題を解決する高性能波形金属ガスケットを製造してきました。
波形金属ガスケットの人気が高まっているのは単なる傾向ではありません。これは、現代の化学処理の需要の増大に対する論理的な対応です。プラントは効率を向上させるために、より高い圧力と温度で稼働しています。彼らは、より攻撃的で有害なメディアを扱っており、漏洩はコストがかかるだけでなく、潜在的に悲惨な結果をもたらす可能性があります。環境および安全に関する規制は強化されており、実質的に排出量をゼロにすることが求められています。この困難な状況の中で、波形メタルガスケットは際立っています。その独自の波形プロファイルは、優れたスプリングバックと弾力性を提供し、プロセスでの避けられない熱変動や圧力変動を補償します。この弾力性により、長期にわたって密閉性が確保され、逃散排出が削減され、定期的な再トルクの必要がなくなります。この記事では、波形金属ガスケットが化学業界で好まれる選択肢となっている工学原理、材料科学、実際の応用について探り、その仕様と使用のベストプラクティスについての詳細な技術的考察を提供します。
化学処理の世界では、「定常状態」は神話です。実際の動作は、熱膨張と熱収縮、圧力サージ、振動によって特徴付けられます。これらの周期的な応力は、信頼性の高いフランジ シールにとって主な敵です。非アスベストシートなどの従来の平らなガスケットは、ボルトの初期荷重により永久的な「ひずみ」が生じる可能性があります。これは、時間の経過とともに弾力性と弾力性が失われることを意味します。フランジが熱サイクルを受けると、膨張によりガスケットがさらに圧縮される可能性があり、冷えるとガスケットは跳ね返って適切なシール圧力を維持できなくなります。このボルト荷重の損失により漏れが発生します。波形金属ガスケットは根本的に異なります。そのコアは、一連のスプリングとして機能する薄い波形の金属プロファイルです。圧縮しても、同じように塑性破壊することはありません。かなりの弾性エネルギーを保持します。
これを視覚化するには、平らなボール紙と段ボール箱の違いを想像してください。フラットシートは折れシワになりやすく、強度が低下します。ただし、段ボール箱は硬いため、跳ね返る可能性があります。同じ原理がガスケットにも当てはまります。当社の波形金属ガスケットの波形プロファイルは、高度な柔軟性と回復性を提供します。ヨーロッパの有力なシーリング研究所による最近の研究では、さまざまな種類のガスケットの「クリープ緩和」が測定されました。クリープ緩和とは、時間の経過とともにボルトにかかる応力が失われることです。 300°C で 1,000 時間後、標準的な圧縮ファイバー ガスケットは初期応力の 60% 以上を失いました。柔軟なグラファイトガスケットは約 35% 減少しました。一方、当社の波形金属ガスケットの損失は、初期応力の 15% 未満でした。この優れたボルト荷重の保持により、システムが厳しい熱と圧力のサイクルにさらされた場合でも、フランジがより長くシールされた状態を維持できるようになります。
この回復力は単に密閉することだけを意味するものではありません。安全性とコストも重要です。多くのプロセスでは、少量の漏れを検出することが困難な場合があり、高価なガス検出装置が必要になります。漏れが検出されると、多くの場合、ガスケットを締め直すか交換するためにプラントを停止しなければなりません。化学プラントの場合、停止により生産が失われ、1 時間あたり数万ドルの損失が発生する可能性があります。波形金属ガスケットはシールを長期にわたって維持することで、このようなコストのかかる破壊的な介入の頻度を減らします。波形コアの「スプリングバック」特性により、ガスケットがフランジ間の差動に対応できるようになり、シールが保護され、漏出ガスが防止されます。この信頼性が、メンテナンス管理者が最も重要で困難な用途に波形金属ガスケットを指定することが増えている主な理由です。
化学処理における最も困難なシール シナリオの 1 つは、大径の低圧フランジです。貯蔵タンクのマンウェイ、大口径のダクト、熱交換器のカバーを思い浮かべてください。これらのフランジは表面積が非常に大きいため、シールするのが難しいことがよくありますが、フランジ自体を歪ませることなく適用できるボルトの力は限られています。さらに、これらの用途におけるフランジ面は、以前のガスケットの交換や単に構造のサイズが原因で、損傷したり、穴が開いたり、位置がずれたりすることがよくあります。従来の平らなガスケットではシールを形成するために非常に高い面圧が必要ですが、大きなフランジではこの均一な圧力を達成することはほぼ不可能です。
ここで、波形金属ガスケット設計の天才が輝きます。その波形パターンにより、一連の高度に集中したシール ラインが形成されます。ガスケット面全体に高い平均圧力を必要とするのではなく、利用可能なボルト荷重をこれらの狭い接触ゾーンに集中させます。これは、波形金属ガスケットが比較的低いボルト荷重でも漏れのないシールを達成できることを意味します。表面の凹凸に追従できることも重要な利点です。波形コアは、圧縮して表面の欠陥に適応できる柔軟なダイヤフラムとして機能します。これは、大きく、時には歪んだフランジをシールするときに不可欠です。標準的な平型ガスケットでは、高価で時間のかかるプロセスであるフランジ面の大規模な修理を行わなければ、これらのギャップや欠陥を埋めることはできません。
このパフォーマンス上の利点は、実際のコスト削減に直接つながります。以前は、大口径タンクに漏れが発生した場合、解決策としては、タンクを隔離し、水を抜き、溶接工にフランジ面を修理してもらうか、カスタムの機械加工プロセスを使用することが多かった。これには、多くの場合、数週間の準備と多額の費用が必要でした。波形金属ガスケットを使用すると、これらの問題の多くがガスケット レベルで解決されます。私たちの工場、寧波 Kaxite Sealing Materials Co.、Ltd.は、数ミリバールという低い圧力および真空条件に対応して、直径数メートルまでのサイズの波形金属ガスケットを製造します。このガスケットは、このような低いボルト荷重下でも信頼性の高いシールを提供する能力と、表面の欠陥に対する耐性とを組み合わせることで、このような問題のある大規模用途に対する頼りになるソリューションとなっています。この機能により、プラントはコストのかかるダウンタイムやフランジの修理を回避し、操業を継続してメンテナンス予算を削減できます。
特定の化学処理用途に適切な波形金属ガスケットを選択するには、動作条件とガスケットの技術仕様を明確に理解する必要があります。不一致があると、早期の故障、漏れ、潜在的な危険が生じる可能性があります。以下の表は、当社の標準範囲の波形金属ガスケットの詳細な仕様ガイドを示し、各パラメータの背後にある工学的理論的根拠を示しています。ただし、複雑な用途の場合は、お客様のフランジに完全に適合するガスケットを設計するための完全なカスタム エンジニアリング サービスを提供します。
| パラメータ | 標準仕様 | エンジニアリングの理論的根拠とアプリケーションへの影響 |
| 芯材 | SS304、SS316、SS316L、チタン | 耐食性と温度耐性を決定します。 SS316L は、ほとんどの化学サービスで一般的です。厳しい腐食と高温耐性を備えたチタン。 |
| 芯厚(mm) | 0.20～0.40 | 厚いコア (0.30 ～ 0.40 mm) は弾力性が高く、低圧の大口径フランジに適しています。より薄いコア (0.20mm) は、最小限の緩和を必要とする高圧システム用です。 |
| コルゲーションピッチ(mm) | 2.5～4.0 | ピッチは波形の山の間の距離です。ピッチが狭い (2.5 mm) と、より多くのシール ラインが作成され、ボルト負荷の低い用途に適しています。広いピッチ（4.0mm）は高圧用途に適しています。 |
| 波形高さ (mm) | 0.8～1.5 | 圧縮率とスプリングバックを決定します。高さが高いほど、フランジの動きが大きくなり、表面の適合性が向上します。 |
| シールエレメントの材質 | フレキシブルグラファイト、PTFE、マイカ | 最も一般的なのは柔軟なグラファイトであり、優れた温度耐性と耐薬品性を備えています。 PTFE は、低温での攻撃的な化学薬品に適しています。マイカは超高温用です。 |
| シール要素の密度 (g/cm3) | 1.0～1.2(グラファイト) | 密度が高くなると、気孔率とクリープが減少しますが、圧縮が難しくなる可能性があります。標準的な濃度がバランスが良いです。 |
| 最高設計温度 (°C) | 650℃まで（マイカ使用時） | これが臨界限界です。それを超えると、コアまたはシール要素が劣化し、シールの破損につながる可能性があります。 |
| 最大設計圧力 (bar) | 最大250バール | 最小ボルト荷重と必要なガスケット強度を決定します。圧力が高くなると、より厚い、またはより強力なコアが必要になります。 |
| 推奨ガスケット応力 (N/mm²) | 50～150 | これは、シールを達成するために必要な圧縮応力です。低すぎるとフランジから漏れが発生します。高すぎると、ガスケットやフランジが損傷する可能性があります。 |
| リーク率 (ASTM F37) | < 0.001 mL/分 | これはシール性能の指標であり、ガスケットの逃散放出を防止する能力を示します。 |
波形金属ガスケットを選択するときは、個々の材料の仕様だけが重要ではありません。ガスケットとフランジの間の相互作用を理解することが重要です。ボルトの荷重は、ガスケットを圧縮して必要なシール応力を生成するのに十分である必要がありますが、コアを押しつぶすほど高くてはなりません。フランジの表面仕上げと平行度も重要な役割を果たします。最適なシールを実現するには、フランジの表面仕上げを Ra 3.2 ～ 6.3 μm にすることをお勧めします。 Kaxite の技術チームは、高度な有限要素解析 (FEA) を使用して、特定のボルトの荷重と圧力下でのガスケットの挙動をシミュレートします。これにより、最適なガスケット設計と制御されたトルク手順を推奨し、最も厳しい排出基準を満たす信頼性の高い漏れのない接続を保証できます。
化学産業は信じられないほど多様で、良性の炭化水素から攻撃的な酸、腐食剤、溶剤に至るまであらゆるものを扱います。すべての化学環境に耐えられる単一の「万能」ガスケットはありません。波型メタルガスケットの真の強みは、そのカスタマイズ性にあります。コア金属と外装材（またはシール要素）を慎重に選択することで、特定の媒体や動作条件に合わせてガスケットを正確に設計できます。この柔軟性が、構造オプションの範囲がより限られている標準のうず巻形ガスケットよりも指定されることが増えている理由です。 Ningbo Kaxite Sealing Materials Co., Ltd. では、化学、石油化学、製薬業界の厳しい要求を満たすために、幅広い材料の組み合わせで波形金属ガスケットを製造しています。
コアメタルは構造的な強度と弾力性を提供します。一般的な化学サービスでは、SS316L は多用途の選択肢であり、幅広い媒体および動作温度に対して優れた耐性を備えています。塩化物や酸が関与する環境など、より腐食性の高い環境の場合は、ハステロイ C276 やインコネル 625 などの高級合金が推奨されます。製油所の炉などの超高温用途では、チタンまたはニッケルベースの合金が使用されます。当社の工場はこれらの特殊金属の包括的な在庫を維持しており、迅速な製造を可能にしています。シール要素の選択も同様に重要です。最も一般的な選択は柔軟なグラファイトで、優れた耐熱性 (最大 650°C) と、ほとんどの炭化水素および蒸気に対する化学的適合性を備えています。ただし、グラファイトは酸化してシール特性を失う可能性があるため、酸化性の高い酸には適していません。このような場合、当社では化学的に不活性な PTFE またはその変性体の表面材を使用します。
「デュアルシーリングレイヤー」構造などの革新的なデザインも提供しています。これには、2 つの異なるシール要素の使用が含まれます。たとえば、一次シールにはグラファイト内層、グラファイトを攻撃する媒体から保護するには PTFE 外輪を使用します。もう 1 つの高度な設計は、内側と外側のサポート リングを組み込んだことです。内輪は圧力下でガスケットが内側に潰れるのを防ぎ (特に高圧の場合に重要)、外輪は腐食から保護し、センタリングに役立ちます。このレベルのカスタマイズが、波形金属ガスケットが安全性が重要で価値の高い用途の標準になりつつある理由です。好例: 大手製薬メーカーは、標準的なガスケットからの抽出可能物質による高純度水ループの汚染問題に悩まされていました。当社の工場は、すべての抽出物を排除し、純粋でクリーンなシールを提供する、固体 PTFE 表面と SS316L コアを備えた波形金属ガスケットを設計しました。この種のカスタマイズされたソリューションは、波形金属ガスケットの柔軟な設計プラットフォームでのみ可能です。
質問 1: 波形金属ガスケットとうず巻ガスケットの性能の違いは何ですか?
回答: 主な違いはコアの設計にあります。うず巻形ガスケットは、フィラーを含む螺旋状に巻かれた V 字型の金属ストリップを使用します。これらは多くの用途に優れていますが、フィラーが損傷すると「吹き出し」が発生しやすくなります。波形金属ガスケットは、頑丈で連続した波形金属コアを使用しており、より堅牢で剛性の高い構造を実現します。この設計は優れた耐噴出性を提供し、厳しい熱サイクルに対する耐性がより優れています。うず巻形ガスケットは汎用的に適した選択肢ですが、通常、低圧の大口径フランジや、フランジ面の損傷や位置ずれが懸念される用途には波形金属ガスケットが好まれます。
質問 2: 波形金属ガスケットは、非常に粗い表面仕上げのフランジに使用できますか?
回答: はい、これが彼らの主な利点の 1 つです。波形プロファイルは、圧縮して表面の凹凸に適合できる一連の柔軟なスプリングとして機能します。柔らかいシール要素 (グラファイトまたは PTFE) が微細な隙間を埋めてシールを形成します。そのため、表面を再研磨する費用をかけずに、古くて腐食したフランジを修理するのに最適です。ただし、最適なシールを実現するには、適度に滑らかで平らなフランジ面を常に推奨します。非常に粗いフランジの場合は、より厚いシール要素またはより高密度のフェーシングが必要になる場合があります。当社の技術チームは、お客様の特定の状況に最適なソリューションについてアドバイスいたします。
質問 3: 波形金属ガスケットをボルトで締めるときはどのようなトルクを使用する必要がありますか?
回答: 単一のトルク値はありません。それは、ガスケットのサイズ、ボルトのサイズ、フランジの定格、およびガスケットの材質によって異なります。目標は、コアを潰すことなく、推奨されるガスケット応力 (波形金属ガスケットの場合は通常 50 ～ 150 N/mm²) を達成することです。当社は、供給するすべてのガスケットについて詳細なトルク手順を提供します。これは、お客様の特定のフランジ設計に基づいて計算されます。この手順では、トルクを ft-lbs または Nm 単位で指定し、締め付け順序、およびパスの回数を指定します。漏れのないシールを実現し、損傷を防ぐには、この手順に従うことが不可欠です。推奨トルクを超えないようにしてください。
質問 4: 波形金属ガスケットは真空サービスに適していますか?
答え: はい、もちろんです。波形金属ガスケットは、高真空を含む真空用途に優れています。一部の柔らかいシート ガスケットとは異なり、剛性の高いコアにより、フランジのギャップに引き込まれるのを防ぎます。波形デザインは、負圧下でも確実なシールを提供します。内側への崩壊を防ぐために内側のサポート リングを備え、ガスの発生を最小限に抑えるために高密度のシール要素を備えた設計をお勧めします。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場では、製薬業界や半導体業界を含む数多くの真空用途に波形金属ガスケットを供給してきました。
質問 5: 取り付ける前に波形金属ガスケットの完全性を確保するには、どのように保管すればよいですか?
回答: 波形金属ガスケットは、清潔で乾燥した涼しい環境に保管する必要があります。湿気、汚れ、極端な温度から保護する必要があります。元のパッケージ (多くの場合、除湿剤が入った密閉ビニール袋) は、錆や汚染を防ぐために、設置するまでそのままの状態で保管してください。歪みを防ぐために平らに保管し、他の重いものと一緒に積み重ねないでください。当社の工場では、ガスケットが完璧な状態で現場に到着するよう、出荷ごとに詳細な保管手順を提供しています。
最も過酷な熱および圧力サイクルへの耐性から、問題のある大径フランジのシール、比類のない材料の柔軟性の提供に至るまで、波形金属ガスケットは、現代の化学処理業界にとって優れたシール ソリューションであることが証明されています。その独自のエンジニアリングにより、従来のガスケット代替品では到底太刀打ちできないレベルの信頼性、安全性、コスト効率が実現します。メンテナンス エンジニアや工場管理者にとって、これは漏れのない長期的な運用に対する積極的な投資を意味します。
