メーカーや工業用シーリングの専門家にとって、巻きたてのスパイラル巻きガスケットをマンドレルから引き抜くと、密度の不均一、エッジの波打ち、または寸法の不正確さが見つかることほどイライラすることはありません。この失望の瞬間は、材料の無駄、時間のロス、そして最も重要なことに、製品が使用不能になる可能性があることを示しています。
一貫性のない巻きは、単に製造上の問題ではありません。それは、うず巻形ガスケットの信頼性の核心を突くものです。巻線の密度は密封性に直接影響し、密度の低い巻線は一貫して高密度の巻線よりも性能が劣ります。生産ラインで不均一な断面、変動する外径、または緩んだ巻きのガスケットが製造されると、その影響は作業現場をはるかに超えて、フランジ接続、パイプライン システム、そして最終的には運用の安全性にまで及びます。
この記事では、多くの操作で一貫性のない巻き上げが続く理由と、現代の方法を探ります。うず巻きガスケット自動巻線機テクノロジーはこれらの課題に対処し、再現可能で信頼性の高い結果を達成するために生産チームができることを示します。
解決策について議論する前に、そもそもなぜ不均一な巻きが発生するのかを理解することが重要です。ほとんどの問題は、機械的問題、材料変数、プロセス制御ギャップの 3 つのカテゴリに分類されます。
巻線機の機械的完全性は、巻線機が製造するすべてのガスケットの品質に直接影響します。コンポーネントが磨耗したり、緩んだり、位置がずれたりすると、その結果生じるガスケットの欠陥は予測可能ですが、避けられないわけではありません。
| 症状 | 潜在的な原因 | ガスケットの品質への影響 |
|---|---|---|
| 巻線全体にわたる不均一な張力 | 張力装置の磨耗、不適切な校正 | 波状で不均一なガスケットのプロファイル。フィラー層の空隙 |
| 機械の不規則な騒音や振動 | ボルトの緩み、ベアリングの磨耗 | 一貫性のない巻きピッチ。コンポーネントの摩耗が加速する |
| 主軸回転数の変動 | VFD ドライブの故障、ドライブベルトの滑り | 層密度の変化。寸法不安定性 |
| 巻回時のガスケット変形 | 不適切なストリップ高さ調整 | 反り;不均一な層の積み重ね |
これらの問題のうち、不均一な張力がガスケットの波打ち、不均一の最も一般的な原因です。巻き取りサイクル中に金属ストリップと充填材の張力が変化すると、ガスケットに不規則性が生じ、シール性能が損なわれます。石油化学処理や発電などの重要な用途では、圧力や温度の変動条件下では、わずかな密度の変化でも漏れ経路が生じる可能性があります。
完璧にメンテナンスされた巻線機であっても、低品質の原材料を克服することはできません。再現性のある結果を得るには、金属ストリップとフィラー材料が一貫した寸法および特性仕様を満たしている必要があります。
材料関連の一般的な巻線問題には次のようなものがあります。
- 可変ストリップ厚さ: 金属ストリップゲージの変動により、不均一な巻き重ねが発生し、ガスケット密度が変化します。
- 不均一なフィラー密度: 不均一なフィラー材料により、ガスケットの断面内にソフト スポットまたはハード ポイントが生じます。
- バリまたはエッジの欠陥: 金属ストリップのエッジの欠陥がガイドに引っかかり、張力のスパイクを引き起こします。
- 水分汚染: 柔軟なグラファイトフィラーに水分が吸収されると、圧縮率と巻き取り挙動が変化します。
などの確立されたサプライヤーからプレミアム原材料を調達カクサイトはこれらの変動要素を排除し、うず巻きガスケットの自動巻線機が一貫したパフォーマンスを実現するために最適化された入力を確実に受け取ることができるようにします。
おそらく、一貫性のない巻きの最も大きな原因は人的要素です。手動および半自動のワインディングマシーンは、オペレーターのスキル、判断力、細部への注意力に大きく依存しており、これらの変数はシフトごと、またオペレーターごとに変化します。
熟練したオペレーターは、シフトの最初の 3 時間は優れたガスケットを製造するかもしれませんが、疲労、注意力散漫、または単純な人的ミスにより、必然的にばらつきが生じます。この予測不可能性により、手動操作は大量生産や厳格な品質トレーサビリティを必要とする用途には適さないものになります。
スパイラル巻きガスケット技術用の最新の自動巻き取り機は、手動操作に固有のばらつきを排除します。プログラマブル ロジック コントローラー (PLC) とサーボ駆動の巻線ヘッドを統合することにより、これらの機械は、すべての巻線サイクルを通じて張力、ピッチ、寸法の正確な制御を維持します。
うまく設計されたうず巻きガスケット自動巻線機巻線パラメータをデジタル精度で保存および実行します。ガスケットのサイズと仕様がプログラムされると、機械はすべてのガスケットに対して、同じ張力、同じピッチ、同じ層数で正確な巻き取りプロセスを繰り返します。
PLC 制御の巻線の主な利点は次のとおりです。
- オペレータによる変動を完全に排除
- すべての生産実行にわたって一貫した層密度
- 異なるガスケット仕様間の迅速な切り替え
- 品質保証プログラムのためのデジタルトレーサビリティ
カクサイト のようなメーカーにとって、この精度は、世界中の顧客に提供される信頼性の高いシーリング ソリューションの基盤となります。
高度な自動巻線機には、生産中の張力レベル、材料供給速度、巻取り速度、寸法パラメータを継続的に追跡するリアルタイム監視システムが組み込まれています。パラメータが許容範囲を超えた場合、機械はオペレータに警告したり、状態を修正するために自動的に調整したりできます。
この閉ループ フィードバック メカニズムにより、すべてのガスケットが仕様を満たしていることが保証され、スクラップ率と再作業が大幅に削減されます。

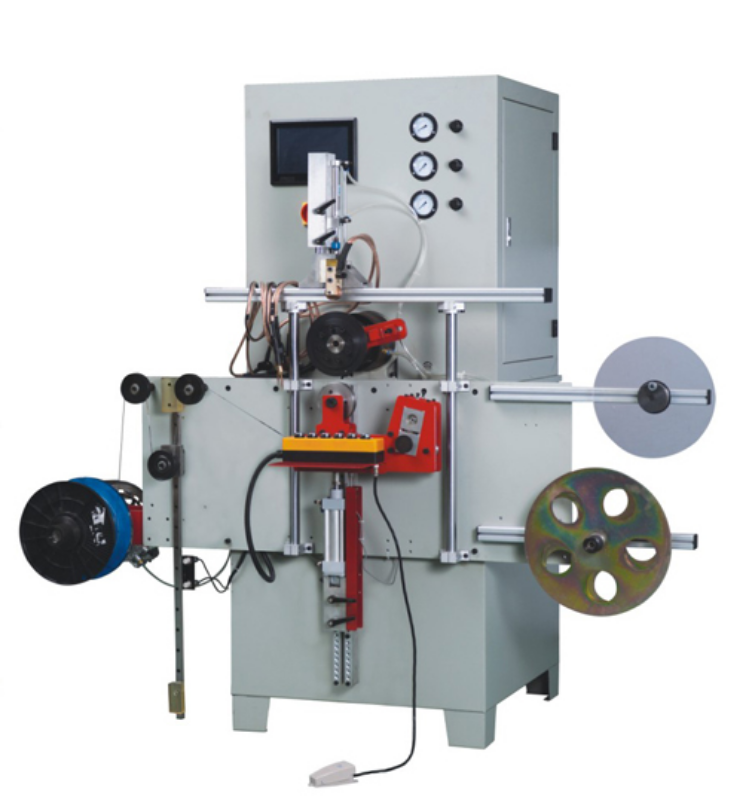

カクサイト は、一貫性のない巻線という主要な課題に対処する包括的なシーリング製造ソリューションを開発しました。 KXT E300C うず巻きガスケット用自動巻線機は、堅牢な機械構造とインテリジェントな自動化の組み合わせにより、正確で再現性のある結果を提供します。
| パラメータ | 仕様 |
|---|---|
| 作業モード | 手動と自動の両方 |
| 最大ガスケット外径 | 500mm |
| 最小ガスケットID | 25mm |
| ガスケット外径公差 | ±0.2mm |
| 主軸速度 | 0～312.5rpm |
| SWGの厚さ | 4.5mm（ローラー交換により3.2mmと6.4mmに対応） |
| 総電力 | 8kw |
| 生産率 | 1 個あたり 20 ～ 30 秒 (ANSI 6 インチ 150LB) |
| 電源 | 380Vまたは220V、3相 |
| PLC | 新街 |
KXT E300C は、V 字型と W 字型の両方の巻線オプションをサポートしており、内輪ありまたは内輪なしのガスケットを製造できます。クイックチェンジマンドレルシステムにより、切り替え時間が数時間から数分に短縮され、効率的な小ロット生産やカスタムオーダー生産が可能になります。
より大きな直径の用途向けに、Kaxite は、±0.3mm の再現性で最大外径 5000mm のガスケットを製造できる水平巻線構成を提供します。
一貫性のない巻き上げは、スクラップ材料をはるかに超えた直接的および間接的なコストをもたらします。信頼性の低いガスケット製造による影響をすべて考慮してください。
- 直接的な材料廃棄物: 不合格になったガスケットは、原材料価値の損失を意味します。
- 労働効率の低さ: 欠陥のあるガスケットの再加工や機械の調整に費やす時間が、生産性を低下させます。
- 納期の遅延: 品質問題による生産の遅延は、顧客との関係を危うくする可能性があります。
- 現場での故障リスク: 巻き密度が一貫していないガスケットは使用中に漏れが発生する可能性が高く、エンドユーザーが安全上の危険や運用の中断にさらされる可能性があります。
世界のうず巻形ガスケット市場は拡大を続けており、2026 年の 21 億米ドルから 2033 年までに 35 億米ドルに成長すると予測されており、年平均成長率は 7.1% です。需要が高まるにつれ、競合他社が品質のばらつきに苦戦する中、信頼性の高い自動巻線装置に投資するメーカーは市場シェアを獲得できる立場にあります。
機器のアップグレード以外にも、いくつかの運用方法が一貫した巻線性能の維持に役立ちます。
1. 定期的な校正: メーカーの仕様に従って張力装置と寸法制御を確認します。
2. 予防保守: ベアリング、ベルト、摩耗部品を定期的に検査し、交換します。
3. 原材料の品質管理: 金属ストリップおよびフィラー材料の入荷検査手順を確立します。
4. オペレーターのトレーニング: 自動化された機器であっても、監視とトラブルシューティングには訓練を受けたオペレーターが不可欠です。
5. 環境管理: 材料のばらつきを最小限に抑えるために、生産エリアの温度と湿度を一定に保ちます。
これらの実践を最新のうず巻きガスケット用自動巻線機と併用することで、メーカーは最も要求の厳しい業界仕様を満たす一貫した生産を実現できます。
A: 金属ストリップと充填材の張力が不均一であることが、ガスケットの波打ちや不均一の最も一般的な原因です。張力付与装置の磨耗、不適切な校正、材料供給の一貫性の欠如などにより、巻き取りサイクル中に張力が変化すると、結果として生じるガスケットに密度の変動や寸法の不規則性が生じます。最新の自動巻線機は、すべての巻取りサイクルを通じて正確で一貫した張力を維持するサーボ駆動の張力制御システムによってこの問題に対処しています。これらの閉ループ システムは張力を継続的に監視し、リアルタイムで調整することで、手動および半自動操作の妨げとなる変動性を排除します。
A: 自動巻線機はいくつかのメカニズムにより効率を向上させます。まず、PLC 制御の操作により、生産中にオペレーターが定期的に調整する必要がなくなり、1 人のオペレーターが複数の機械を同時に管理できるようになります。第二に、自動スポット溶接およびストリップ切断機能により、巻取り後の処理時間が短縮されます。第三に、プログラム可能な切り替え手順により、異なるガスケット サイズと仕様間の迅速な切り替えが可能になります。たとえば、KXT E300C は ANSI 6 インチ 150LB ガスケットを 20 ～ 30 秒で製造でき、別のサイズへの切り替えには数時間ではなく数分しかかかりません。さらに、自動化により、すべての生産工程にわたって一貫した品質が保証され、材料コストと再加工の労力が直接削減されるため、スクラップ率が大幅に削減されます。
A: 自動巻線機を評価する際には、5 つの重要な要素を考慮してください。寸法範囲: 機械が必要なガスケット サイズ (最小 ID と最大 OD の両方) に対応できることを確認してください。精度仕様: 公開されている公差を探します。外径の ±0.2mm は一般的な業界のベンチマークです。制御システム: プログラム可能なパラメーターを備えた PLC ベースの制御により、生産実行全体での再現性が可能になります。材料の互換性: 機械が使用する特定の金属グレード (304、316 など) および充填材料 (柔軟なグラファイト、PTFE など) を処理できることを確認します。サポート インフラストラクチャ: メーカーのテクニカル サポート能力、スペアパーツの入手可能性、および文書化されたメンテナンス手順を考慮します。 Kaxite のようなメーカーは、顧客が機器の耐用年数を通じて最適なマシンのパフォーマンスを維持できるよう、技術文書やトラブルシューティングのガイダンスを含む包括的なサポート リソースを提供しています。
不均一な巻きは、うず巻きガスケットの製造において避けられない現実ではありません。これは解決可能な問題であり、ばらつきの根本原因を理解し、機械的、材料的、およびプロセスの制御要素に対処する解決策を導入する必要があります。
現代的なうず巻きガスケット自動巻線機手動操作では得られない精度、再現性、効率性を実現します。などの老舗メーカーの先進的な設備に投資することで、カクサイト、生産チームは品質のばらつきによるフラストレーションを解消し、材料の無駄を削減し、現場で確実に機能するガスケットを生産できます。
世界的なシーリング市場が拡大し、品質への期待が高まる中、問題はもはや巻取り作業を自動化するかどうかではなく、どれだけ早く移行できるかということです。
