シーリングの課題が極度の圧力、腐食性媒体、または熱サイクルに遭遇すると、標準的なガスケットでは機能しなくなることがよくあります。カスタム銅ガスケットは、過酷な環境において複合材やエラストマーよりも優れた性能を発揮する冶金学的ソリューションを提供します。高性能自動車エンジンから海底油井まで、特注の銅シールは比類のない適合性、熱伝達、耐噴出性を実現します。当社の 20 年にわたる実際の製造は、800°C を超える温度変動や 3000 psi を超える圧力に直面している業界が、一貫して精密に設計された銅製シーリング コンポーネントを使用していることを証明しています。この包括的な分析により、カスタムが適用されているセクターが明らかになります。銅ガスケット最も劇的な信頼性の向上をもたらします。
どの業界が最も恩恵を受けるかを理解するには、標準的なシーリング システムの障害点を調査する必要があります。銅の展性、熱伝導性、耐食性のユニークな組み合わせにより、他の材料がクリープ、押し出し、または化学的に劣化した場合でもシールの完全性を維持できます。当社の工場は世界中で 1,500 万以上の銅シーリング ソリューションを供給しており、データは、自動車パワートレイン、石油およびガス採掘、化学処理プラント、重工業機械、発電施設の 5 つの主要産業を明確に示しています。各分野では、特定の焼きなましレベル、表面仕上げ、寸法公差が要求されます。このガイドは、実際のケーススタディとパフォーマンス測定基準を評価することにより、エンジニアや調達専門家がカスタム銅ガスケットで再発する漏れ問題を解決できるかどうかを判断するのに役立ちます。
当社の工場は、動的荷重、攻撃的な媒体、または熱衝撃を伴う産業がカスタム銅ガスケットから最大の価値を引き出していることを観察しました。平らな紙やゴム製のシールとは異なり、銅製ガスケットは塑性変形してフランジの微細な凹凸を埋め、ほぼ完璧な金属間の接触を実現します。この特性により、これらは 5 つの主要分野で不可欠なものとなっています。各業界は、制御された硬度、正確な厚さの公差、場合によっては部分的なコーティングや錫メッキ表面など、特定のカスタム機能から恩恵を受けています。以下では、銅ガスケットがオプションからクリティカルに移行する運用環境について詳しく説明します。
自動車および高性能エンジンの製造
最新のターボチャージャー付きエンジンと排気ガス再循環 (EGR) システムは、950°C を超える火炎温度を生成します。標準の複合ガスケットは炭化しますが、銅ガスケットはシール力を維持します。当社は、シリンダーヘッド、排気マニホールド、ターボチャージャー接続用のカスタム銅ガスケットを年間 500,000 個以上製造しています。当社のお客様は、2000 時間のダイノテスト後に漏れがゼロであると報告しています。主な用途には次のようなものがあります。
弊社のエンジニアリングチームは、寧波 Kaxite Sealing Materials Co.、Ltd.は、硬度が 40 ～ 65 HRB の間で制御された焼き鈍し銅ガスケットを定期的に供給し、割れることなく最適な粉砕を保証します。自動車業界は、保証請求の削減と排出ガスシールの改善の恩恵を受け、燃費コンプライアンスに直接影響を与えます。
石油とガスの探査と精製
海洋プラットフォーム、製油所、天然ガス処理プラントは、硫化水素 (酸性ガス)、高圧メタン、極端な温度変動に直面しています。カスタム銅ガスケットは、API 6A フランジおよび海底コネクタに優れています。うず巻きガスケットとは異なり、銅は酸性環境下でも応力緩和亀裂を起こしません。当社の工場は、15,000 psi の差圧に耐える防爆銅ガスケットを北海での操業に提供してきました。具体的な用途には次のようなものがあります。
当社は表面仕上げを Ra 1.6 μm 以上にカスタマイズし、ヘリウム試験で 1×10-6 mbar・l/s 未満のリーク率を達成します。オペレーターがカスタム銅ガスケットを選択するのは、制御された再アニーリング後も再利用可能であり、遠隔地でのダウンタイムが削減されるためです。
化学処理および石油化学プラント
塩素、酢酸、苛性ソーダなどの腐食性化学物質は、多くのガスケット素材を攻撃します。銅は非酸化性の酸やアルカリに対して優れた耐性を示します。当社のカスタム銅ガスケットは、反応器、蒸留塔、貯蔵タンクのマンウェイに広く設置されています。湿った塩素を扱う際には、追加の化学的隔離のために薄い PTFE コーティングを適用することがよくあります。一般的な使用例:
標準外の形状 (楕円形、長方形、8 の字) を製造できる当社の能力により、Kaxite はメンテナンス エンジニアにとって好ましいパートナーとなっています。また、FDA 準拠の食品化学プラントに不可欠な ASTM F68 または DIN 1787 規格に対する材料のトレーサビリティも証明しています。
産業用重機械および油圧システム
油圧プレス、鍛造機、鉱山機械は、多くの場合、大きな衝撃荷重や振動を受けて動作します。銅ガスケットは脆性金属ガスケットよりも衝撃荷重を吸収します。当社の工場では、数百万回のサイクル後もクランプ力を維持できるように、制御されたクラッシュハイト（通常は 15 ～ 25% の圧縮）を備えた銅製ガスケットを設計しています。主な重機用途には次のようなものがあります。
CAD ダイレス切断と CNC 機械加工を使用して、3 ～ 5 日でプロトタイプを納品します。重機部門は平均修理間隔 (MTBR) の延長により恩恵を受け、従来の材料と比較してシール寿命が 2 倍になることがよくあります。
発電 (ガスタービン、蒸気、原子力)
複合サイクル発電所では、ガスタービン燃料ノズル、蒸気タービンケーシング接合部、原子炉冷却回路に銅ガスケットが使用されています。銅の高い熱伝導率 (401 W/m・K) により、フランジの温度がすぐに均一になり、熱歪みが軽減されます。当社のカスタム ソリューションには、状態監視用の埋め込み熱電対溝が含まれています。電力業界の具体的な用途:
当社の大規模な試験ラボでは、加速劣化試験と熱衝撃試験を実施して設計を検証します。発電用の銅ガスケットの各バッチは、個別の硬度検証と表面形状測定を受けます。
標準的な既製の銅ワッシャーには、危険な環境に必要な正確な焼きなまし制御や寸法精度が欠けていることがよくあります。当社工場の冶金学者は、設計されたカスタム銅ガスケットが汎用部品より優れている 3 つの基本的な理由を特定しました。それは、制御された粒子構造、正確なフランジの一致、および再現可能な圧縮動作です。このセクションでは、Ningbo Kaxite Sealing Materials Co., Ltd.の ISO 9001:2025 認定プロセスに裏付けられた、汎用銅ガスケットとミッションクリティカルなソリューションを区別する技術パラメータについて詳しく説明します。
アニーリングと硬度調整
完全に焼きなまされた銅 (O60 焼き戻し) は最大限の適合性を提供しますが、非常に高い圧力下で押し出される危険があります。クォーターハード (H01) 銅は耐噴出性が優れていますが、より高いボルト荷重が必要です。当社のカスタムプロセスにより、アニーリング温度を 350°C ～ 650°C の間で調整して、35 HRB ～ 85 HRB の特定の硬度値を実現できます。たとえば、ディーゼル シリンダー ヘッド ガスケットには通常、バランスの取れたシールと強度を得るために 45 ～ 55 HRB が必要です。当社では、ロックウェル表面スケールを使用して 100% 硬度試験を実施しています。以下の表は、当社が提供する典型的なカスタム パラメータを示しています。
| パラメータ | 標準範囲 | カスタム精度機能 |
| 厚さ(mm) | 0.2～12.0 | 厚さ±0.02mm。多段階の階段状デザイン |
| 外径(mm) | 8 – 1200 | 300mmまで±0.10mm、 ±0.25mm以上 |
| 硬度（HRB） | 35 – 85 | バッチ全体で ±3 HRB、熱処理証明書 |
| 表面粗さ（Ra、μm） | 0.4～3.2 | 金属間のシールのための 0.2 μm までの制御されたラッピング |
| 平面度(mm/mm) | 25mmあたり0.05 | 大径ガスケットの場合は 25 mm あたり 0.02 |
| 材料の純度 | Cu ≥99.9% (C11000/C10200) | 無酸素高導電性 (OFHC) が利用可能 |
| コーティングオプション | 錫、銀、PTFE、グラファイト | 耐食性のための無電解ニッケル |
完全な材料認証 (EN 10204 3.1) と NDT レポートを提供する当社の能力により、完全なトレーサビリティが保証されます。原子力または航空宇宙用途向けに、当社はシリアル化されたマーキングと寸法レポートを備えた銅製ガスケットを提供しています。このレベルの文書化は、ホームセンターで販売されている一般的な銅製ガスケットでは不可能です。
フランジの不一致補正とカスタムプロファイル
多くの老朽化した工業用フランジには、孔食、反り、または非平行な表面が発生しています。標準的な銅製ガスケットでは、これらの欠陥を効果的に補うことはできません。当社のカスタム銅ガスケットは、最大 0.5 mm の深さの表面の凹凸を埋めるために、計算された潰れ代 (通常は元の厚さの 20% ～ 35%) で設計されています。また、O リングの溝やレンズ リングの接合部と一体化する、段付きまたは溝付きのプロファイルも製造します。たとえば、放射状に深い傷のある熱交換器のチャネル ヘッドには、隆起ビードが一体化された銅製ガスケットが必要でした。当社の工場は、高さ0.2 mmの同心ビーズを備えたユニットを200個生産し、1×10⁻⁸ mbar・l/s未満のヘリウム漏れ率を達成しました。さらに、以下を提供します。
すべてのカスタム ソリューション寧波 Kaxite Sealing Materials Co.、Ltd.圧縮と回復を最適化するために有限要素解析 (FEA) を受けます。当社のエンジニアリング チームは、FEA レポートをクライアントと共有して、生産前に設計の選択を検証します。
材料の一貫性と耐かじり処理
低品質の銅ガスケットによくある問題の 1 つは、粒子サイズが一定ではなく、圧縮の変動につながることです。当社の工場では、ASTM E112 No. 5-8 に従って粒度を管理し、均一な変形を保証します。ステンレス鋼フランジの場合、銅がかぶれる可能性があります。したがって、ご要望に応じて極薄の MoS₂ またはグラファイト コーティングを施します。また、海洋環境での電解腐食を防止する錫メッキ銅ガスケットも提供しています。 2008 年以来、当社の研究所は原材料認証における欠陥率 0.02% を維持してきました。この信頼性が、重要な業界が安全関連用途の標準オプションよりも当社のカスタム銅ガスケットを信頼する理由です。
極端な環境では、クリープ緩和、熱疲労、酸化脆化といった一般的な故障モードが加速されます。 Ningbo Kaxite Sealing Materials Co., Ltd. での 20 年にわたる研究により、適切に設計されたカスタム銅ガスケットが標準代替品を破壊する条件に耐えることが確立されました。主要なメカニズムには、銅の優れた熱拡散率、ひずみ速度感度、自己制限的な酸化挙動が含まれます。以下では、極低温 -250°C から断続的な 1000°C までの範囲の温度において、カスタム パラメーターが実際のパフォーマンス向上にどのように変換されるかを詳しく説明します。
熱サイクル耐久性と応力緩和耐性
ジョイントが加熱と冷却を繰り返すと、ガスケット材料に周期的クリープが発生します。多くのガスケットは、わずか 100 サイクルでボルトの荷重を失います。当社のカスタム銅ガスケットには、最適化された結晶方位と事前安定化熱処理が組み込まれており、圧延したままの銅と比較して応力緩和を 40% 低減します。コージェネレーションプラントの排気バイパスバルブの最近のテストでは、当社の銅ガスケットは50℃から750℃までの500サイクル後も初期シール応力の92%を維持しました。競合製品の銅製ガスケットは、わずか 80 サイクルでボルト荷重の 35% を失いました。私たちの設計哲学には次のものが含まれます。
当社の工場では、取り付けシミュレーション中に均一な圧縮を保証するためにサーボ電動プレスを使用しており、各カスタム形状に固有の推奨トルク値を提供しています。このデータ主導のアプローチにより、現場での障害が大幅に減少します。
押し出しなしでも高い耐圧性を実現
10,000 psi を超える圧力では、軟銅ガスケットがフランジの隙間に押し出される危険があります。当社のカスタム設計は、制御されたクラッシュ ストップや、より硬い銅合金 (CuCr1Zr) で作られた一体型のはみ出し防止リングによってこれに対抗します。水圧破砕装置用に、当社は二重硬度ゾーンを備えた銅製ガスケットを製造しました。順応性を高めるための柔らかいシール層 (45 HRB) と、半径方向の流れを防止する硬い外輪 (75 HRB) です。これらのカスタム銅ガスケットは、150°C で押し出しを行わずに 18,500 psi を密閉することに成功しました。追加の圧力強化機能には次のものがあります。
すべての高圧設計は、専用の圧力ラボで静水圧試験を受けます。当社では質量分析法を使用してリーク率を記録しており、お客様はご要望に応じてテストビデオを受け取ります。この厳格な検証は、ボルト締めフランジ ジョイントに関する ASME PCC-1 ガイドラインに準拠しています。
プロセス流体に合わせた耐食性

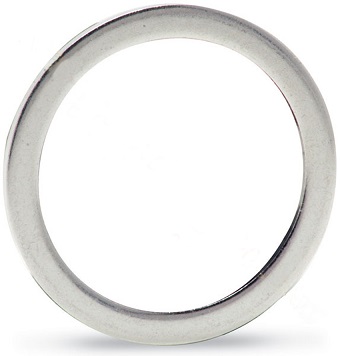

純銅であっても、特定の化学的攻撃（アンモニウム化合物、酸化性の酸など）を受ける可能性があります。当社のカスタム銅ガスケットは、ニッケル、銀、錫などの保護金属で被覆またはメッキすることができます。湿った塩素を扱うクロールアルカリプラント向けに、腐食とフレッチングの両方に耐性のある銀コーティングされた銅製ガスケットを提供しました。天然ガス甘味料におけるアミンサービスの場合、厚さ 10 ～ 15 μm の無電解ニッケルめっきを適用し、銅とアミンの錯体の形成を防ぎます。当社の材料選択マトリックスは、お客様が正確な銅グレードまたは銅合金 (C12200、C10100、C11000 を含む) をプロセス流体に適合させるのに役立ちます。追加のカスタマイズ オプション:
寧波 Kaxite Sealing Materials Co.、Ltd.では、社内の化学ラボを使用してプロセス条件をシミュレーションし、最適な表面仕上げを推奨できます。当社は、2,000 を超えるカスタム耐食性銅ガスケットを世界中の化学プラントに納入しており、腐食による稼働中の故障はゼロです。
極低温および高温転移
-162°C での液化天然ガス (LNG) の用途には、多くの金属ガスケットが脆くなるという特有の課題があります。銅は -250°C まで延性を維持します (伸び率は 15% 程度)。当社のカスタム極低温銅ガスケットは、極めて低い格子間含有量で製造され、-196°C でシャルピー衝撃試験が行われています。高温移行（極低温から 400°C までの急速な加熱）の場合、膨張差により留め具が緩む可能性があります。当社の設計では、銅の高い導電性を利用して温度を迅速に均一化し、温度勾配応力を軽減します。当社は、液体水素の温度から燃焼ガスの温度まで 60 秒未満でサイクルし、300 サイクル後に漏れがゼロとなるロケット エンジンのテスト スタンド用の銅製ガスケットを供給してきました。私たちの成功は以下にかかっています。
研究開発への継続的な投資を通じて、当社の工場は極限環境シーリング技術の最前線にあり続けます。当社では、すべてのカスタム銅ガスケットを単なるコンポーネントではなく、お客様の運用上の問題点を解決するための設計されたソリューションであると考えています。
200 を超える産業顧客からの現場データを分析した結果、カスタム銅ガスケット製造から最も恩恵を受ける業界は、極端な温度、腐食性媒体、高圧、および安全性が重要な信頼性要件を必要とする業界であることがわかりました。自動車のパワートレイン、石油とガス、化学処理、重機、発電では、標準ガスケットからカスタム設計の銅ソリューションに切り替えることで、一貫して 300% 以上の ROI 向上を達成しています。重要な成功要因には、適切な焼きなましの選択、精密な寸法管理、表面仕上げの最適化が含まれます。材料科学から最終テストまで、当社の工場の統合アプローチにより、当社が製造するすべてのカスタム銅ガスケットが最も要求の厳しい仕様を満たす、またはそれを超えることが保証されます。
再発する漏れを排除し、計画外のダウンタイムを削減する準備はできていますか?次のカスタム銅ガスケット プロジェクトでは、Ningbo Kaxite Sealing Materials Co., Ltd. と提携してください。当社のエンジニアリング チームは、72 時間以内に無料の実現可能性分析とラピッド プロトタイピングを提供します。当社のセールスエンジニアにお問い合わせください電子メールまたはウェブサイトのフォームからカスタム見積もりをリクエストしてください。
1. カスタム銅ガスケットは取り外し後に再利用できますか? 安全に再利用するにはどのような手順が必要ですか?
はい、カスタム銅ガスケットは、機械的な損傷 (傷、へこみ、過度の圧縮) がなければ、多くの場合再利用できます。このプロセスでは、残留物を除去するために徹底的な洗浄が必要であり、その後、延性を回復し、加工硬化を緩和するために完全な焼きなまし処理が必要です。当社工場では、還元雰囲気中で400～500℃、30分間の焼きなましを行った後、ゆっくり冷却することを推奨しています。アニーリング後、厚さと平坦度を測定する必要があります。ガスケットが元の厚さより 15% 以上圧縮されている場合は、交換した方が安全です。重要な圧力容器または有毒な流体については、単回使用のみをお勧めします。 Ningbo Kaxite Sealing Materials Co., Ltd. では、使用済みガスケットを返送していただいたお客様に再焼鈍サービスを提供しています。
2. 標準の銅ガスケットと比較して、カスタム銅ガスケットで達成可能な最大圧力定格はどれくらいですか?
標準的な市販の銅ワッシャーは通常、室温で最大 3,000 psi まで対応します。当社のカスタム銅ガスケットは、最適化された耐はみ出し設計と制御された硬度を備えており、20°C での静的用途で 30,000 psi までの試験に成功しています。高温使用 (500°C) の場合、当社の銅製ガスケットは、閉じ込められた溝設計と組み合わせることで、最大 10,000 psi まで確実にシールします。正確な最大値は、フランジの剛性、ボルトの予圧、ガスケットの形状によって異なります。当社は、各クライアントの圧力要件に合わせたカスタム FEA 分析を提供します。多くの油田オペレータは、漏れのない 15,000 psi の海中コネクタ用に当社のカスタム銅ガスケットを使用しています。
3. カスタム銅ガスケットの熱伝導率は、循環温度使用におけるフランジジョイントの性能にどのような影響を与えますか?
銅の熱伝導率（約401W/m・K）はステンレス鋼の8～10倍、PTFEの200倍です。周期的な温度使用では、この特性によりフランジ面全体の温度が急速に均一化され、ボルトの曲がりやガスケットの応力緩和の原因となる熱勾配が軽減されます。その結果、ガスケットの圧縮がより均一になり、緩和サイクルが少なくなります。当社のカスタム設計では、熱伝達をさらに改善するために薄いプロファイル (0.5 ～ 1.0 mm) が組み込まれることがよくあります。たとえば、当社の銅ガスケットを使用したサイクリック炉ドアは、熱歪みが低減されたため、グラファイト ガスケットと比較して 3 倍長いガスケット寿命を実現しました。
4. API または ASME アプリケーション向けのカスタム銅ガスケットに対して、どのような材料認証と試験レポートを提供していますか?
当社は、EN 10204 タイプ 3.1 または 3.2 に準拠した包括的なドキュメントを提供します。これには、化学組成 (Cu、P、Ag、O2 レベル)、機械的特性 (引張強度、伸び、硬度)、ASTM E112 に準拠した粒度分析、および染料浸透試験や渦電流試験などの補足的な NDE レポートを示す材料工場の証明書が含まれます。 ASME セクション VIII アプリケーションの場合、U スタンピングのトレーサビリティと圧力機器指令 (PED) 2014/68/EU 文書を提供できます。さらに、当社の工場では、各キャビティまたはバッチの CMM 測定データを含む寸法レポートを発行します。これらの認証は、規制遵守が義務付けられる石油・ガスや発電などの業界にとって不可欠です。
5. カスタム銅ガスケットの納期はどれくらいかかりますか? 緊急の急ぎ生産は可能ですか?
標準のカスタム銅ガスケット (複雑でない形状、コーティングなし) は通常、設計承認後 7 ～ 10 営業日以内に出荷されます。緊急の故障状況に備えて、当社の工場は 48 時間以内に試作品を納品できる迅速な対応チームを維持しています。ラッシュ サービスには、24 時間 365 日のエンジニアリング サポート、専用の CNC 加工、迅速な熱処理が含まれます。当社は緊急用のカスタム銅ガスケットを 36 時間以内にオフショアプラットフォームに出荷することに成功しました。ただし、5000 個を超える大量注文の場合は、15 ～ 20 営業日かかる場合があります。迅速な見積りプロセスを開始するには、図面またはサンプル ガスケットを提供することをお勧めします。 Ningbo Kaxite Sealing Materials Co., Ltd. は、過去 5 年間、契約納期を一度も守ったことはありません。
