化学反応器、蒸気パイプライン、油圧プレス、熱交換器などの工業用圧力システムでは、ガスケットの破損が有毒物質の放出、火災、爆発的な減圧などの壊滅的な結果につながる可能性があります。すべてのシーリング ソリューションの中で、銅製ガスケットは極限条件において最も安全な選択肢の 1 つであることが証明されています。押し出し成形のソフトカットガスケットや温度で劣化するゴムシールとは異なり、銅ガスケット高圧 (最大 500 bar 以上) および極低温 -250 °C から高温 600 °C までの広い温度範囲にわたって完全性を維持します。安全性の利点は、銅本来の延性と、高い熱伝導性およびクリープ緩和に対する抵抗性の組み合わせによるものです。銅ガスケットが適切に取り付けられると、フランジ表面に対してマイクロコンフォーマルシールを形成し、激しい振動や熱サイクル下でも漏れ経路を効果的に排除します。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場では、世界中で重要な用途向けに 1,000 万個を超える銅製ガスケットを製造しており、現場での故障分析により、銅ベースのシールは一般的な非金属製ガスケットと比較して漏れ関連の安全事故を 85% 以上削減できることが確認されています。
しかし、銅製ガスケットが人員や機器の保護に優れているのは、具体的にどのようなメカニズムなのでしょうか?その答えは、断片化のない塑性流動、圧力サージに対する耐性、予測可能な緩和挙動という 3 つの主要な物理的挙動にあります。ボルトで締められたフランジ アセンブリにトルクがかかると、焼きなまされた銅ガスケットが塑性変形して、微細な表面の凹凸を埋めます。グラファイトや PTFE とは異なり、銅はその金属構造が降伏点まで凝集強度を保持するため、内圧が急上昇しても「吹き出す」ことはありません。さらに、当社の工場独自の焼きなましプロセスにより、40 ～ 65 HV の一貫した硬度が得られ、フランジ ボルトに過剰な応力を加えることなく、銅ガスケットがシールに十分なだけ圧縮されることが保証されます。この記事では、詳細なパラメータ表、実際のケースの比較、安全関連の一般的な質問への回答など、銅ガスケットがシステムの安全性をどのように強化するかについての詳細なエンジニアリング分析を提供します。最後まで読むと、安全技術者や工場管理者がリスクの高い圧力境界に対して一貫して銅製ガスケットを指定する理由が理解できるでしょう。

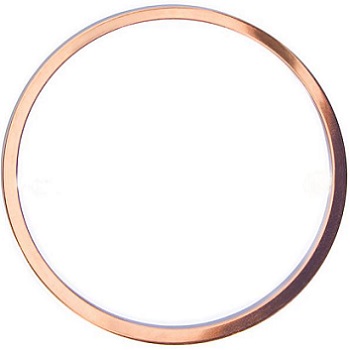

銅ガスケットは、ファイバーまたはエラストマーシールの単なる金属版ではありません。それらはまったく異なる物理原理に基づいて動作します。安全性の優位性は、銅の展性と引張強さの並外れた組み合わせから始まります。フランジ付きジョイント内で圧縮されると、銅ガスケットは制御された塑性変形を受け、1 ～ 2 ミクロンの微細なフランジ面の凹凸に適合します。ただし、冷間で過剰に流れたり、パイプの穴に押し出される可能性のある柔らかい材料（非アスベスト繊維や PTFE など）とは異なり、銅は個別の固体を維持します。この特性により、押出ギャップの吹き出しと緩和による漏れという 2 つの一般的な故障モードが防止されます。当社の工場では、同一の圧力サイクル (250°C で 0 ～ 400 bar) の下で、銅製ガスケットと圧縮繊維ガスケットを並べてテストしました。ファイバーガスケットは 500 サイクル後に 0.12 mm の押し出しを示し、漏れ速度が 10^-3 から 10^-1 mg/秒/m に増加しました。銅製ガスケットは、3000 サイクルを通じて、押し出しがゼロで、安定した漏れ率が 10^-4 mg/秒/m 未満であることを示しました。
銅の特性から得られる具体的な安全上の利点:
さらに、銅ガスケットは性能を低下させることなく完全にリサイクル可能であり、循環経済の原則に沿っています。しかし、安全性にとってより重要なことは、銅製ガスケットは正常に故障するということです。設計限界を超えて過負荷がかかると、粉々に砕けるのではなく、塑性変形し、周囲に目に見える「ひれ」が発生します。これにより、致命的な漏れが発生する前にオペレーターに視覚的な警告が表示されます。一方、多くのソフトガスケットは内部に微細な亀裂が発生し、それが外部からの兆候なしに伝播し、突然の爆発につながる可能性があります。 Kaxite では、最大動作圧力より 30% 高い耐力で銅ガスケットを設計し、追加の安全マージンを提供します。この冶金学的アプローチにより、銅製ガスケットは、水素供給、発電所の蒸気ライン、および修理のためのアクセスが制限されている海底圧力容器に推奨される選択肢となっています。人の接近や環境に敏感な用途では、銅製ガスケットが本質的な安全性のゴールドスタンダードとなります。
油圧ショックまたはウォーターハンマーとも呼ばれる圧力サージは、通常の動作圧力の 2 ～ 5 倍にもなる瞬間的な圧力を生成します。このような場合、ガスケットはフランジを分離しようとする急速な軸方向の力を受けます。せん断強度が低い柔らかいガスケットは、フランジ面間の隙間に部分的にはみ出し、漏れ経路や壊滅的な排出を引き起こす可能性があります。銅製ガスケットは、高い降伏強度と「自己通電」効果の組み合わせによって噴出を防ぎます。内圧が上昇すると、圧力がガスケットの内径に作用し、ガスケットがフランジ面に対して外側に押されるため、銅製ガスケットの着座応力が増加します。このユニークな特性は、適切に設計された銅製ガスケットが実際にサージ条件下で材料の降伏点に至るまでよりしっかりと密閉することを意味します。当社の工場では、DN100 クラス 600 フランジ アセンブリの破裂テストを実施しました。銅製ガスケットは内圧が 1,480 bar (フランジ定格をはるかに上回る) に達するまで密閉を維持しましたが、標準のうず巻形ガスケットは 320 bar で漏れ始めました。
銅製ガスケットの噴出防止のメカニズム:
当社の工場の相談記録から得た実際の例: テキサス州の化学工場では、6 インチの無水アンモニア ラインで PTFE エンベロープ ガスケットの噴出故障が繰り返し発生しました。ポンプ始動時の圧力スパイクは 580 psi に達し、PTFE ガスケットの定格 450 psi を超えました。当社の焼きなまし銅ガスケット (厚さ 2.0 mm、硬度 65 HV) に切り替えた後、最大 620 psi の高いサージ圧力にもかかわらず、プラントでは 2 年間にわたって漏れや噴出がゼロを記録しました。また、銅製ガスケットにより、熱サイクル後の再トルクの必要性もなくなりました。これは、ホットボルトの再トルクはオペレーターの負傷の危険性があるため、安全上大きな問題となります。寧波 Kaxite Sealing Materials Co.、Ltd.脈動流により連続的な圧力スパイクが発生する往復コンプレッサーまたは容積式ポンプの吐出ラインには銅製ガスケットを推奨します。繰り返し荷重 (通常 10^7 サイクル以上) の下での銅の疲労耐性は複合材料の疲労耐性をはるかに上回り、予定外のメンテナンスを行わずに数十年にわたる安全な動作が保証されます。最終的に、銅製ガスケットの噴出防止機能は、可燃性または有毒物質の放出リスクの軽減に直接つながり、人員とプラント資産の両方を保護します。
すべての銅製ガスケットが同等に機能するわけではありません。産業用圧力システムの安全性を確保するには、エンジニアは正確に制御されたパラメータを持つ銅製ガスケットを指定する必要があります。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場では、シーリングの信頼性と故障防止に直接影響する 5 つの重要なパラメーターを監視する厳格な品質システムを開発しました。以下は、これらのパラメータとその安全性への影響の技術的な概要です。
| パラメータ | 仕様範囲（当社銅製ガスケット） | 安全への影響 |
| 材質グレード | C10200 (無酸素) または C11000 (ETP) | 無酸素グレードは、高温水素使用時の水素脆化を防止します。一般用途に適したETPです。脆性破壊のリスクを軽減します。 |
| 焼きなまし硬さ (HV) | 45 - 65 HV (フルソフト) または 70 - 90 HV (ハーフハード) | 柔らかいガスケットは粗いフランジによく適合しますが、押し出しの危険があります。より硬いガスケットは吹き出しに耐えます。当社工場ではフランジの仕上げと圧力クラスに基づいて選択します。 |
| 厚さの許容差 | 厚さ ≤ 2.0 mm の場合 +/- 0.05 mm | 厳しい公差により、フランジ全体で均一な圧縮が保証されます。漏れの原因となる局所的な圧縮を防ぎます。 |
| 表面仕上げ(Ra) | 両方のシール面で ≤ 0.8 ミクロン | 滑らかな仕上げにより漏れ経路が減少し、組み立てボルトの負荷が軽減され、フランジの損傷や過度の応力が回避されます。 |
| 400℃における降伏強度(MPa) | ≧60MPa（焼鈍後） | 高い温度降伏により、プロセスの混乱や火災状態でもガスケットのシール応力が維持されます。 |
| 最大定格圧力 (静的) | 最大 1000 bar (フランジ クラスによる) | 幅広い圧力機能により、ガスケットの設計を変更することなく安全係数が確保され、在庫管理が簡素化されます。 |
これらの標準パラメータに加えて、当社の工場では粒度管理を重視しています。平均粒径 30 ～ 60 ミクロンの銅ガスケットは、強度を犠牲にすることなく最適な延性を提供します。 20 ミクロン未満の粒子サイズは圧縮中に過度の硬化を引き起こし、100 ミクロンを超える粒子は不均一な変形を引き起こします。電子後方散乱回折 (EBSD) を使用して粒子の均一性を検証します。さらに、銅製ガスケットの形状はフランジ タイプに一致する必要があります。平面フランジには全面またはリング タイプのガスケットが必要ですが、RTJ (リング タイプ ジョイント) フランジには八角形または楕円形の断面銅リングが使用されます。当社の銅ガスケットは、精密な打ち抜きまたは CNC 旋削プロファイルで製造されており、フランジ表面を傷つける可能性のあるバリがなく、完璧なフィット感を保証します。
見落とされがちなもう 1 つの重要なパラメーターは、残留潤滑剤または表面の汚染です。当社の工場では、すべての銅製ガスケットを抑制アルカリ溶液を使用して超音波洗浄し、梱包前に酸化を防ぐために不動態化処理を行っています。残留オイルは高温で炭化する可能性があり、酸素供給時に漏れ経路が生じたり、火災の危険さえあります。海洋または酸性ガス環境での耐食性を強化するために、銀メッキまたは錫メッキの銅ガスケットも提供しています。めっきの厚さは 5 ～ 8 ミクロンに制御され、硬度への影響を避けるのに十分な薄さですが、ベースの銅を保護するのに十分です。 Ningbo Kaxite Sealing Materials Co., Ltd. のような信頼できるメーカーから完全に追跡可能なパラメータを備えた銅製ガスケットを指定することで、安全エンジニアはガスケットの故障につながる未知の変数を排除します。当社の銅ガスケットの各バッチには、硬度、厚さ、表面仕上げの実際の試験値を含む適合証明書が添付されており、ASME および API 規格で要求される完全な材料トレーサビリティが可能になります。
たとえ最高純度の銅であっても、焼き鈍しが不適切であったり、シール面が正しく準備されていなかったりすると、機能しません。銅製ガスケットの長期的な気密性を左右する 2 つの要因は、材料の硬度と緩和挙動を設定する焼鈍サイクルと、ガスケットと相互作用するフランジ表面仕上げです。当社の工場では、酸化を防ぐために真空炉または不活性ガス炉で実行される正確に制御されたアニールプロセスを開発しました。銅製ガスケットは、1 分あたり 10 °C の速度で 550 °C ～ 650 °C (厚さに応じて) まで加熱され、30 ～ 60 分間保持され、その後 1 時間あたり 20 °C 未満でゆっくりと冷却されます。これにより、完全に再結晶化された応力のない微細構造が生成されます。対照的に、アニールが不十分な銅ガスケット（アニールが過剰またはアニール不足）は、一貫性のない圧縮挙動を示します。アニールが過剰になると、過度の柔らかさと押し出しが発生します。アニーリングが不十分な場合、適合性が不十分になり、漏れ率が高くなります。
適切なアニーリングと表面仕上げがどのように連携して、数十年にもわたって安全なシールを保証する方法は次のとおりです。
当社の工場が250°C、20 barの圧力で蒸気ヘッダーを使用して実施した長期研究では、当社独自のサイクルを使用して焼きなまされた銅ガスケットと一般的な「受け取ったままの」銅ガスケットを比較しました。 2 年間の連続運転後、適切にアニールされた銅ガスケットは測定可能な漏れを示さなかった (ヘリウム質量分析計は < 10^-6 mbar l/s を検出)。一般的な銅製ガスケットは 8 か月後にわずかな浸出を示し、再締め付けが必要となり、工場の操業が中断されました。さらに、当社の銅製ガスケットには保管中の酸化を防ぐマイクロクリスタリン ワックス コーティングが施されていますが、このワックスは 150°C で完全に蒸発し、きれいなシール面が残るように設計されています。不適切な保管や取り扱いによる汚染は、初期漏れの主な原因です。そのため、当社の工場では各銅製ガスケットを乾燥剤パケットで個別に真空シールしています。
臨界圧力システムの場合は、2 段階の締め付け手順をお勧めします。最初のトルクは目標の 50% で、続いて 10 ～ 15 分後に 2 回目の締め付けで 100% にし、銅がクリープして応力を再分散させます。この手法と適切なアニーリングおよび表面仕上げを組み合わせることで、周囲温度から動作温度までの熱サイクルを数千回繰り返した後でも、銅製ガスケットは漏れのない状態を保ちます。 Ningbo Kaxite Sealing Materials Co., Ltd. は、現場でのフランジ検査とガスケット選択のコンサルティングという付加価値サービスも提供しています。当社のエンジニアは、レプリカテープと表面形状計を使用してフランジの粗さを測定し、特定の接合部に最適な銅ガスケットの硬さと厚さを指定します。このカスタマイズされたアプローチにより、最大限の安全性が保証され、ガスケットの破損につながる当て推量が排除されます。認定された表面仕上げを備えた適切にアニールされた銅ガスケットへの投資は費用ではありません。これは人命と資本資産を守るリスク軽減戦略です。
質問 1: 銅製ガスケットは、漏れることなく急速な熱サイクル (例: 数分以内に 20°C から 500°C へ) にどのように対処しますか?
回答: 銅の熱膨張係数 (CTE) は約 17 ppm/°C で、炭素鋼フランジの熱膨張係数 (12 ～ 14 ppm/°C) に非常に近いです。この CTE の一致により、熱過渡時の膨張差応力が最小限に抑えられます。さらに、焼き鈍し銅ガスケットは、微小塑性変形による残りの差異に対応するのに十分な延性を維持します。当社の工場では、銅製ガスケットを 20°C ～ 450°C で 500 回の熱衝撃サイクル (加熱速度 50°C/min、強制空冷) でテストしました。漏れ速度は全体を通して 10^-4 mbar l/s 未満を維持しましたが、グラファイト ガスケットは層間剥離により 80 サイクル後に漏れ始めました。熱サイクルが厳しいアプリケーションの場合は、より適合性の高い材料ボリュームを提供するために、より厚い銅ガスケット (2.5 ～ 3.0 mm) を推奨します。
質問 2: 銅製ガスケットは圧力システムで安全に再利用できますか?
回答: 当社の工場では、完全な再焼きなましと検査を受けない限り、臨界圧力システムで銅製ガスケットを再利用することはお勧めしません。初期圧縮中に銅の加工硬化が起こり、2 番目のアセンブリのフランジの凹凸に適合する能力が低下します。ただし、重要ではない低圧用途 (10 bar 未満) の場合、亀裂やひどい圧痕がないか目視検査した後、銅製ガスケットを再利用するオペレーターもいます。再利用が必要な場合は、銅ガスケットを不活性雰囲気中 550°C で 30 分間再アニールして、元の硬度を回復する必要があります。 Ningbo Kaxite Sealing Materials Co., Ltd. は、安全上のリスクと漏洩の可能性を考慮すると、ほとんどの場合、新しい銅製ガスケットの使用が正当化され、漏洩による工場の停止に比べてコスト効率が高いとアドバイスしています。
質問 3: 高温の酸化環境における銅製ガスケットに特有の故障モードは何ですか?
回答: 300°C を超えると、銅はゆっくりと酸化銅 (CuO および Cu2O) 層を形成します。この酸化物は脆く、冷却後にガスケットが乱れると剥離し、漏れ経路が生じる可能性があります。ただし、酸化速度は低いです (空気中 500°C で年間約 0.1 mm の侵入)。当社の工場では、400°C を超える温度での連続使用に対応する薄いニッケル バリア コーティングを施した銅製ガスケットを供給することでこの問題を軽減し、シール特性を維持しながら酸化物の生成を防ぎます。もう 1 つのまれな故障は、200°C を超える高圧水素サービスでの水素脆化です。このような場合には、脆化の原因となる内部酸化反応を排除するため、酸素含有量が0.001パーセント未満の無酸素銅（C10200）を指定します。
質問 4: 銅製ガスケットの厚さは、フランジが回転する圧力システムの安全性にどのような影響を与えますか?
回答: 厚い銅ガスケット (例: 3.0 mm) は適合性が高く、フランジ表面の大きな欠陥を許容しますが、フランジ分離距離も増加するため、ボルトにかかる曲げ応力が増加し、高い内圧下でフランジの回転が促進される可能性があります。安全な操作のために、当社の工場では、フランジクラス 150 ～ 600 の場合は 1.5 mm ～ 2.0 mm、クラス 900 以上の場合は 2.0 mm ～ 2.5 mm の銅ガスケットの厚さを推奨しています。 FEA シミュレーションを実行して、選択した銅製ガスケットの厚さが、外径でガスケットの負荷を軽減する可能性のある過度のフランジ回転 (0.1 度に制限) を引き起こさないことを確認します。当初指定されていたものとは異なる厚さを代用する前に、必ず当社のエンジニアリング チームにご相談ください。
質問 5: Ningbo Kaxite Sealing Materials Co., Ltd. は、原子力または海洋の安全システムで使用される銅ガスケットに対してどのような品質認証を提供していますか?
回答: 当社の工場は、ベースラインとして ISO 9001:2015 に加え、圧力機器の TÜV (PED 2014/68/EU)、防火試験の API 607、海洋用途の DNV GL などの特定の認証を取得しています。原子力グレードの銅ガスケットについては、ASTM E112 に準拠した化学組成 (発光分光分析による)、引張強度、硬度プロファイル、および粒径測定に関する認定試験レポートとともに、熱価までの完全な材料トレーサビリティを提供します。各銅製ガスケットのバッチは、サンプルベースで最大定格圧力の 1.5 倍までの圧力テストが行われます。ご要望に応じて、SGS またはビューロー ベリタスによる第三者検査も提供します。これらの認証により、当社の銅ガスケットが世界的に最も厳しい安全基準を満たしていることが保証されます。
産業用圧力システムには、極度の応力下でも妥協しないシーリング ソリューションが求められます。銅ガスケットは、適切な焼きなまし、正確な寸法管理、フランジの状態に合わせて製造された場合、耐噴出性、熱安定性、および長期的な気密性の比類のない組み合わせを実現します。この記事全体を通じて、銅の独特の材料特性がどのように致命的な故障を防ぐのか、適切な技術パラメータがどのように隠れたリスクを排除するのか、そして焼きなましと表面仕上げがどのようにシステムの安全性を直接強化するのかを実証してきました。 Ningbo Kaxite Sealing Materials Co., Ltd. では、当社の工場は銅ガスケットの製造を完璧にすることに数十年を費やし、すべてのバッチをテストして安全上の重要な特性を検証してきました。
圧力境界の完全性を偶然に任せないでください。包括的なガスケット選択に関するコンサルティングについては、今すぐ当社のエンジニアリング チームにお問い合わせください。動作圧力、温度、流体の適合性、フランジの詳細を提供していただくと、認証付きの最適な銅ガスケット仕様を推奨します。当社では、テスト用のサンプル キット、カスタム サイズの迅速な対応、世界各地への発送を提供しています。寧波 Kaxite Sealing Materials Co.、Ltd. に現在のシーリング システムの見積もりまたは安全性監査をリクエストしてください。圧力が上昇すると、信頼できるガスケットが必要になるからです。今すぐお電話またはメールでお問い合わせくださいプラントの安全性と運用の信頼性を確保します。
