石油化学産業では、高圧水素化分解装置の単一フランジの漏れが緊急停止を引き起こす可能性があり、生産損失として 1 日あたり 50 万ドル以上の損失が発生する可能性があります。発電所では、タービン入口フランジでの蒸気漏れにより、数日間にわたる強制停止が余儀なくされる可能性があります。これらは珍しい出来事ではありません。これらはシール不良の直接的な結果であり、重工業における計画外のメンテナンスと生産損失の最も重大な原因の 1 つです。この課題の中心となる部品はガスケットです。ガスケットの中でも、このような高価な故障を防ぐのに非常に効果的であることが証明されている設計が、リング ジョイント ガスケットです。
リング ジョイント ガスケットは、信頼性が求められる高圧高温用途で使用される金属製シール要素です。圧縮性に依存してシールを形成するソフト ガスケットとは異なり、リング ジョイント ガスケットは、ガスケットとフランジ面の溝との間の正確な金属同士の接触によってシールを形成します。この設計により、耐噴出性、熱サイクルに対する耐久性が高く、他の種類のガスケットを破壊する圧力に耐えることができるシールが提供されます。その結果、計画外のメンテナンスと生産損失が大幅に削減されます。この記事では、リング ジョイント ガスケットがどのようにこれを実現するかを説明し、最も要求の厳しい産業環境におけるその設計、材料、設置、および性能を検証します。寧波 Kaxite Sealing Materials Co., Ltd. では、当社の工場で製造を行っています。リングジョイントガスケット私たちは 20 年以上にわたって、適切なガスケットがプラントの信頼性をどのように変えることができるかを直接見てきました。
リング ジョイント ガスケットは、正確な寸法に機械加工され、フランジ面に機械加工された対応する溝にフィットするように設計された固体金属シール リングです。通常、ガスケットの断面は楕円形または八角形で、API 6A および ASME B16.20 で定義されたさまざまな標準サイズが入手可能です。フランジボルトを締め付けると、ガスケットは 2 つの溝面の間で圧縮されます。金属はわずかに変形し、しっかりとした線接触シールを形成します。これは、材料の圧縮性に依存してフランジ表面の欠陥を埋めるソフトガスケットとは根本的に異なります。リング ジョイント ガスケットは、溝とガスケットの正確な形状に基づいて、堅牢で信頼性の高いシールを作成します。
リングジョイントガスケットの主な利点は、耐噴出性です。ソフトガスケットでは、シール要素はフランジ面の間に閉じ込められますが、所定の位置に機械的にロックされません。内圧がボルトの圧縮力を超えると、ガスケットが接合部から押し出される可能性があり、これはブローアウトとして知られる現象です。これはプロセス流体を放出する致命的な故障であり、怪我や死亡事故を引き起こす可能性があります。リングジョイントガスケットは機械的に溝に閉じ込められているため、吹き出すことはありません。溝は格納容器として機能し、ガスケットはその中で圧縮されます。ボルトの荷重が失われた場合でも、ガスケットは所定の位置に留まり、シールを維持します。これは、高圧用途における重要な安全機能です。
以下の表は、リングジョイントガスケットとソフトガスケットの設計上の特徴と性能特性を比較したものです。
| 特徴 | リングジョイントガスケット | ソフトガスケット（シート） |
| シール機構 | 金属間の線接触 | 軟質材料の圧縮 |
| 耐噴出性 | 優れた (機械的にトラップされている) | 不良（押し出し可能） |
| 圧力定格 | 最大 10,000 psi (690 バール) | 最大 1,000 psi (69 バール) |
| 温度定格 | 1,000℃まで（材質による） | 500℃まで（材質による） |
| 再利用性 | 推奨されません | 推奨されません |
| 代表的な用途 | 坑口、パイプライン、製油所、発電所 | 一般産業用配管、低圧システム |

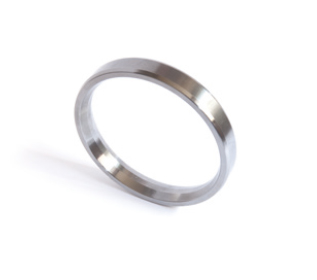

リングジョイントガスケットの設計は標準化されており、互換性が確保されています。最も一般的なスタイルは、R タイプ (楕円形または八角形)、RX タイプ (高圧用)、および BX タイプ (超高圧用) です。各スタイルには、特定の溝の形状と圧力定格があります。で寧波 Kaxite Sealing Materials Co.、Ltd.、当社では、さまざまな用途の要件を満たすために、3 つのスタイルすべてをさまざまな素材で製造しています。
リングジョイントガスケットの金属間のシールは、吹き出しや漏れを防ぐ能力の鍵となります。フランジボルトを締め付けると、ガスケットが溝面に押し付けられます。初期接触は線接触であり、ガスケットの曲面と溝の平面が接触します。ボルトの荷重が増加すると、接触線の金属が塑性変形し、接触面積が広がります。この変形は非常に小さな領域に限定され、密閉性と弾力性の両方を備えたシールが形成されます。金属同士の接触により、流体の流出を可能にする微細な隙間が排除されるため、シールはしっかりと行われます。ガスケットとフランジの弾性変形により、ジョイントは接触を失うことなく小さな動きに対応できるため、弾力性があります。
溝の形状はシールの性能にとって重要です。溝は正確な角度 (R タイプ ガスケットの場合は通常 23°) と深さに加工されます。ガスケットが圧縮されると、溝のくさび作用によりガスケット素材が溝の面に密着します。これにより、圧力が増加するにつれてより緊密になるシールが形成されます。これは圧力付勢シールとして知られています。内圧が高くなるほど、ガスケットが溝面に押し付けられる力が大きくなり、シールがより堅くなります。これは、高圧によってジョイントから押し出される可能性があるソフトガスケットとは逆です。リングジョイントガスケットの内圧とシール力の関係は下表のとおりです。
| 内圧 (bar) | シール力(N/mm) | 接触応力(MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
リングジョイントガスケットは、圧力によりシールが作動するため、吹き出しを非常に効果的に防止できます。熱膨張や熱緩和によりボルトの荷重が減少しても、内圧によりシールが作動し続けます。これは、高圧用途における重要な安全機能です。当社の工場では、リングジョイントガスケットのすべてのバッチをテストして、圧力印加時のシール性能を検証しています。試験フランジに内圧を加えて漏れ量を測定する油圧試験装置を使用しています。当社のガスケットは、API 6A および ASME B16.20 の許容限度を大幅に下回る漏れ率を一貫して達成しています。
リング ジョイント ガスケットの材質によって、用途の腐食条件や熱条件に耐えられる能力が決まります。間違った材料で作られたガスケットは早期に故障し、計画外のメンテナンスや生産損失につながります。リングジョイントガスケットの最も一般的な材料は、軟鉄、低炭素鋼、ステンレス鋼 (304、316、321)、およびインコネル、モネル、ハステロイなどの特殊合金です。各材料には特定の温度範囲と耐食性があります。材料の選択は、プロセス流体、動作温度、および必要な耐用年数に基づいて行う必要があります。
軟鉄は最も経済的な材料であり、低温、非腐食性の用途に適しています。低炭素鋼は、より要求の厳しい用途に使用されます。ステンレス鋼 304 および 316 は業界の主力製品であり、優れた耐食性と高温強度を備えています。ステンレス鋼 321 は、高温での粒界腐食を防ぐためにチタンで安定化されています。インコネルとモネルは、塩化物や高温蒸気を含む環境など、最も過酷な環境で使用されます。以下の表は、一般的なリング ジョイント ガスケット材料の温度と腐食限界のガイドを示しています。
| 材料 | 最大。温度(℃) | 耐食性 | 代表的な用途 |
| 軟鉄 | 400 | 貧しい | 低圧、非腐食性サービス |
| 低炭素鋼 | 500 | 公平 | 一般産業用配管 |
| ステンレス304 | 700 | 良い | ほとんどの製油所および石油化学サービス |
| ステンレス鋼316 | 800 | とても良い | 腐食性環境、高温蒸気 |
| ステンレス321 | 900 | とても良い | 高温用途 |
| インコネル625 | 1,000 | 素晴らしい | 極端な温度、腐食性が高い |
| モネル400 | 800 | 素晴らしい | 塩化物を含む環境 |
適切な材料の選択は、エンジニアリング上の重要な決定です。プロセス流体に対して耐性のないガスケットは腐食してシール能力を失い、プロセスを汚染する可能性があります。動作温度の定格が満たされていないガスケットは、軟化またはクリープを起こし、予圧が失われ、漏れが発生します。 Kaxite では、お客様と緊密に連携して、各用途に最適な材料を選択します。当社は材料の適合性に関する包括的なデータベースを維持しており、プロセス条件に基づいて特定の推奨事項を提供できます。このサービスは、お客様が計画外のメンテナンスや生産ロスを削減できるよう支援する方法の 1 つです。
世界で最も耐久性のあるリングジョイントガスケットは、正しく取り付けられていないと故障します。取り付けはシールの信頼性にとって重要な要素です。最も一般的な取り付けエラーは、すでに圧縮されているガスケットの再使用、取り扱い中にガスケットを損傷する、溝を清掃しない、不均一なボルト トルクを適用するなどです。これらのエラーはそれぞれ、早期の障害につながる可能性があります。適切な設置は体系的なプロセスであり、注意深く従う必要があります。
最初のステップは、ガスケットと溝を検査することです。ガスケットには傷、へこみ、腐食などの欠陥があってはなりません。溝は清潔で乾燥しており、破片や古いガスケット材料がないことが必要です。溝の損傷がガスケットに伝わり、適切なシールができなくなります。 2番目のステップは、ガスケットを溝に取り付けることです。ガスケットは損傷しないように注意して取り扱ってください。溝に置き、正しく固定されていることを確認する必要があります。 3 番目のステップは、フランジを位置合わせすることです。フランジは平行であり、指定された公差内に位置合わせされている必要があります。位置がずれていると、ガスケットの荷重が不均一になり、漏れが発生する可能性があります。
4 番目のステップは、ボルトを締めることです。均等な荷重を確保するには、これを星型または十字型のパターンで複数のパスで実行する必要があります。最終的なボルトのトルクは、フランジのメーカーの仕様に従ってください。校正されたトルクレンチを使用することが不可欠です。次の表に、インストール手順と確認すべき重要なポイントの概要を示します。
| ステップ | アクション | キーチェック |
| 1 | ガスケットと溝を点検する | 欠陥はなく、清潔で乾燥しています |
| 2 | ガスケットを溝に取り付けます | 正しく座る |
| 3 | フランジを揃える | 平行かつ中心 |
| 4 | ボルトを星型に締めます | 複数のパス、均等なトルク |
| 5 | 最終トルクチェック | 仕様によると |
当社の工場では、出荷するすべてのリングジョイントガスケットに詳細な取り付け手順を提供しています。また、お客様向けにオンサイト設置トレーニングも提供しています。弊社の技術チームが設置に関するご質問にお答えします。これらの手順に従うことで、お客様はリング ジョイント ガスケットが計画外のメンテナンスや生産ロスを削減するために不可欠な長期信頼性を確実に提供できるようになります。
リング ジョイント ガスケットの総所有コスト (TCO) には、初期購入価格、設置コスト、メンテナンス コスト、故障コストが含まれます。リング ジョイント ガスケットの初期購入価格はソフト ガスケットよりも高くなりますが、リング ジョイント ガスケットは長持ちし、故障の頻度が低いため、TCO は低くなることがよくあります。ソフト ガスケットが 1 回故障すると、数十万ドルの生産損失が発生する可能性がありますが、リング ジョイント ガスケットはその故障を防ぐことができます。以下の表は、リング ジョイント ガスケットとソフト ガスケットの 10 年間の TCO の比較を示しています。
| 原価構成要素 | リングジョイントガスケット | ソフトガスケット |
| 初回購入価格（1台あたり） | 50ドル | 10ドル |
| 交換回数（10年） | 2 | 6 |
| 総購入費用 | 100ドル | 60ドル |
| 設置工賃（10年） | 200ドル | 600ドル |
| 故障のコスト (10 年) | $0 | 50,000ドル |
| 総所有コスト | 300ドル | 50,660ドル |
表は、初期購入価格が高いにもかかわらず、リング ジョイント ガスケットの TCO がソフト ガスケットの TCO よりも大幅に低いことを示しています。交換の回数が減り、設置にかかる労力が減り、故障コストがなくなることで節約がもたらされます。これは、高圧、高温用途でリングジョイントガスケットを使用するための経済的な議論です。 1 回の故障のコストは、ガスケット自体のコストをはるかに上回ります。 Ningbo Kaxite Sealing Materials Co., Ltd. では、お客様がシーリング ソリューションの TCO を計算するお手伝いをします。当社は、リング ジョイント ガスケットが要求の厳しい用途にとって最もコスト効率の高いソリューションであると信じています。
質問 1: リングジョイントガスケットは圧縮後に再利用できますか?
回答: いいえ、リングジョイントガスケットは再利用しないでください。ガスケットは圧縮されると塑性変形し、加工硬化します。再使用すると信頼性の高いシールが得られません。ガスケットはフランジを開けるたびに交換する必要があります。これは重要な安全対策です。 Ningbo Kaxite Sealing Materials Co., Ltd. では、緊急時にガスケットを再利用しないように、お客様に予備のガスケットを十分に在庫しておくよう推奨しています。
質問 2: リング ジョイント ガスケットの適切な材料を選択するにはどうすればよいですか?
回答: 材料の選択は、プロセス流体、動作温度、および必要な耐食性によって異なります。低温で非腐食性の用途には、軟鉄または低炭素鋼で十分です。ほとんどの製油所および石油化学用途には、ステンレス鋼 304 または 316 が推奨されます。高温または腐食性の高い用途では、インコネルやモネルなどの特殊合金が必要になる場合があります。当社の技術チームは、お客様のプロセス条件に基づいて具体的な推奨事項を提供できます。
質問3：リングジョイントガスケットのRタイプ、RXタイプ、BXタイプの違いは何ですか？
回答: R タイプは、ほとんどの用途で使用される標準的な楕円形または八角形のガスケットです。 RX タイプは、高圧でより効果的なシールを提供するように変更された形状を備えています。 BX タイプは超高圧用に設計されており、圧力励磁設計になっています。各タイプには、特定の溝の形状と圧力定格があります。当社の工場では 3 つのタイプすべてを製造しており、お客様の用途に適したものを選択するお手伝いをいたします。
質問 4: リングジョイントガスケットが損傷しているかどうかはどうすればわかりますか?
回答: 損傷したリング ジョイント ガスケットには、目に見える傷、へこみ、または腐食がある可能性があります。また、丸く変形したり、断面が平らになったりする場合もあります。これらの兆候のいずれかが存在する場合は、ガスケットを使用しないでください。小さな欠陥でも、ガスケットが適切に密閉されない可能性があります。取り付ける前に必ずガスケットを注意深く検査してください。
質問 5: リングジョイントガスケットの最大圧力定格はどれくらいですか?
回答: リングジョイントガスケットの最大圧力定格は、種類と材質によって異なります。 R タイプのガスケットの定格は通常 5,000 psi (345 bar) です。 RX タイプのガスケットの定格は 10,000 psi (690 bar) です。 BX タイプのガスケットの定格は 15,000 psi (1,034 bar) 以上です。実際の圧力定格は、フランジの定格とボルトの荷重によっても異なります。当社の工場では、各ガスケットのタイプと材質に応じた特定の圧力定格を提供できます。
リング ジョイント ガスケットは、高圧産業システムにおける計画外のメンテナンスと生産ロスを削減する取り組みにおいて重要なコンポーネントです。金属間のシール、圧力印加設計、耐噴出性により、要求の厳しい用途にとって最も信頼性の高いシール ソリューションとなります。正しい材料を選択し、ガスケットを適切に取り付け、予防保守プログラムに従うことで、プラントのオペレータはガスケット関連の故障を事実上排除できます。その結果、稼働時間が向上し、メンテナンスコストが削減され、作業環境がより安全になります。
寧波 Kaxite Sealing Materials Co., Ltd. では、当社の工場は 20 年以上にわたってリングジョイントガスケットを製造してきました。当社は、さまざまな材質の標準およびカスタム ガスケットを幅広く提供しています。当社の技術チームは、材料の選択、取り付けトレーニング、故障分析を支援します。当社は、お客様が運用において最高レベルの信頼性と安全性を達成できるよう支援することに全力で取り組んでいます。
今すぐ寧波 Kaxite Sealing Materials Co., Ltd. にお問い合わせください当社のリング ジョイント ガスケットの詳細と、それが計画外のメンテナンスと生産ロスをどのように削減できるかをご覧ください。
