北海の海洋石油プラットフォームでは、高圧ガスラインが 350 バール、120°C で稼働しています。パイプセクションを接続するフランジはシールされています。リングジョイントガスケットSS316Lステンレススチール製。これらのガスケットは、プロセス流体の極端な圧力と温度だけでなく、塩水噴霧、湿気、絶え間ない海の動きなどの容赦ない攻撃にも耐える必要があります。ここでのガスケットの故障は、小さな不都合ではありません。それは火災、爆発、環境災害、そして人命の損失につながる可能性のある壊滅的な出来事です。したがって、ガスケットの材質の選択は、海洋エンジニアリングにおいて最も重要な決定事項の 1 つです。 SS316L は、同等のコストで他のどの材料にも匹敵する耐食性、機械的強度、熱安定性の独自の組み合わせを提供するため、これらの環境でリング ジョイント ガスケットに推奨される材料として浮上しています。
リングジョイントガスケットは、高圧および高温の用途で使用される金属シールです。これらは、フランジ面に特別に加工された溝にフィットするように設計されており、フランジをボルトで締めたときに金属間のシールを形成します。シール作用は、ガスケット素材が溝に変形することに依存しており、これにより、漏れのないしっかりした接合部が形成されます。ガスケットの材質によって、用途の腐食性および機械的ストレスに耐える能力が決まります。標準の 316 ステンレス鋼の低炭素バージョンである SS316L は、塩化物孔食や隙間腐食に対する優れた耐性があるため、海洋および海洋環境に特に適しています。で寧波 Kaxite Sealing Materials Co.、Ltd.、当社の工場は 15 年以上にわたり、SS316L およびその他の高性能合金からリング ジョイント ガスケットを製造しており、オフショア産業の最も厳しい要件を満たすために材料の選択と製造プロセスを改良してきました。
海洋環境は、地球上で最も腐食性の高い自然環境の 1 つです。海水には、約 3.5% の溶解塩 (主に塩化ナトリウム) と、少量のマグネシウム、カルシウム、カリウムの塩が含まれています。これらの塩は海水を優れた電解質にし、電気化学的腐食プロセスを促進します。金属コンポーネントの場合、塩化物イオン、溶存酸素、水分の組み合わせにより容赦ない攻撃が発生し、高品質の素材であっても時間の経過とともに劣化する可能性があります。オフショアアプリケーションでは、課題はさらに大きくなります。大気は塩水噴霧で飽和し、気温は熱帯の暑さと北極の寒さの間で変動し、機械的ストレスは強烈です。以下の表は、海洋および海洋環境における主な腐食の課題をまとめたものです。
| 腐食チャレンジ | 説明 | ガスケットへの影響 |
| 塩化物孔食 | 塩化物イオンによる局所的な攻撃 | ピンホールと表面劣化 |
| 隙間腐食 | 停滞したエリアでの攻撃 | シール面の劣化 |
| ガルバニック腐食 | 異種金属の接触 | 低貴金属の加速腐食 |
| 応力腐食割れ | 引張応力下での腐食 | 突然のひび割れや故障 |
| エロージョン・コロージョン | 高速流体の流れ | 保護酸化物の機械的除去 |
リングジョイントガスケットの腐食の影響は深刻です。ガスケットが腐食するとシール力が失われ、漏れが発生する可能性があります。ひび割れたガスケットは致命的な故障を引き起こす可能性があります。海洋石油またはガスプラットフォームでは、ガスケットの漏れにより可燃性炭化水素が放出され、火災や爆発の危険が生じる可能性があります。海洋パイプラインでは、漏れが環境汚染を引き起こす可能性があります。淡水化プラントでは、漏れが水質を損なう可能性があります。したがって、SS316L などの耐食性材料の選択は、単に品質を優先するだけではありません。それは安全上の必須事項です。 Kaxite の当社工場には、海洋および海洋用途向けのリング ジョイント ガスケットの供給に豊富な経験があり、これらの環境における材料選択の重要性を理解しています。
海洋およびオフショア環境でリング ジョイント ガスケットの材料を選択する場合、エンジニアは炭素鋼、ステンレス鋼、二相ステンレス鋼、およびインコネルやモネルなどの特殊合金を含む幅広いオプションから選択する必要があります。各材料には、耐食性、機械的強度、コストの独自の組み合わせがあります。 SS316L は、多くの海洋用途でパフォーマンスとコストの最適なバランスを提供するため、多くの場合好まれます。その理由を理解するには、SS316L を他の一般的な材料と比較すると役立ちます。以下の表は、これらの材料の主な特性の比較を示しています。
| 材料 | 海水中での耐食性 | 機械的強度 | 料金 | 代表的な用途 |
| 炭素鋼 | 悪い（コーティングが必要） | 高い | 低い | 非クリティカルなドライアプリケーション |
| SS304 | 中程度（塩化物中での孔食） | 高い | 低い | 汎用、穏やかな環境 |
| SS316L | 優れた (耐塩化物孔食性) | 高い | 中くらい | 海洋、海洋、化学処理 |
| デュプレックスSS | 素晴らしい | 非常に高い | 高い | 高圧高温海洋 |
| インコネル625 | 素晴らしい | 非常に高い | 非常に高い | 極限環境、酸っぱいガス |
| モネル400 | 素晴らしい | 高い | 高い | 海水配管、熱交換器 |
SS304 に対する SS316L の主な利点は、モリブデンの含有量です。 SS316L には 2 ～ 3% のモリブデンが含まれており、塩化物を含む環境における孔食や隙間腐食に対する耐性が大幅に向上します。 SS304 はモリブデンを含まないため、海水、特に塩化物が集中する停滞領域では孔食が発生しやすくなります。二相ステンレス鋼はさらに高い強度と耐食性を備えていますが、より高価であり、機械加工がより困難です。インコネルとモネルは最高レベルの耐食性を提供しますが、多くの用途ではコストが法外に高くなる可能性があります。 SS316L は、海洋および海洋のリング ジョイント ガスケット用途の大部分に対して、耐食性、機械的強度、コストの最適な組み合わせを提供します。
SS316Lの「L」は「ローカーボン」の略です。標準の SS316 の最大炭素含有量は 0.08% ですが、SS316L の最大炭素含有量は 0.03% です。この差は小さいように思えるかもしれませんが、溶接や高温用途における材料の性能に大きな影響を与えます。 SS316 などのオーステナイト系ステンレス鋼が 425°C ～ 815°C の温度に加熱されると、結晶粒界に炭化クロムの析出物が形成されます。このプロセスは増感として知られています。クロム炭化物の形成により周囲のクロムが枯渇し、耐食性が低下します。海洋環境では、敏感になった領域は粒界腐食の影響を非常に受けやすくなります。 SS316L は炭素含有量を減らすことでクロム炭化物の形成を最小限に抑え、鋭敏化や粒界腐食に対する耐性を高めています。
SS316L は炭素含有量が低いため、溶接性も向上します。 SS316 を溶接する場合、炭素含有量が多すぎると熱影響部が敏感になる可能性があります。 SS316L は、炭素含有量が低いため鋭敏化が防止されるため、ほとんどの用途で溶接後の熱処理なしで溶接できます。これは、溶接または機械加工によって製造されるリングジョイントガスケットにとって特に重要です。以下の表は、SS316L の主要な化学的および機械的特性をまとめたものです。
| 財産 | 仕様 |
| 炭素 (C) 最大 | 0.03% |
| クロム(Cr) | 16～18% |
| ニッケル(Ni) | 10～14% |
| モリブデン(Mo) | 2～3% |
| マンガン (Mn) max | 2.0% |
| シリコン（Si）最大 | 0.75% |
| リン(P)max | 0.045% |
| 硫黄(S)最大 | 0.030% |
| 抗張力 | 485～690MPa |
| 耐力 (0.2% オフセット) | 170～310MPa |
| 伸長 | 40%以上 |
| 硬度（ロックウェルB） | 最大95 |
寧波 Kaxite Sealing Materials Co.、Ltd. では、当社の工場では信頼できるサプライヤーからの認定 SS316L 材料のみを使用しています。私たちは受け取った材料のすべてのバッチの化学組成と機械的特性を検証します。また、完成したガスケットの粒界腐食試験も実施して、ASTM A262 Practice E の要件を満たしていることを確認します。この厳格な品質管理により、当社のリング ジョイント ガスケットは、最も要求の厳しい海洋および海洋環境において信頼性の高い性能を発揮します。

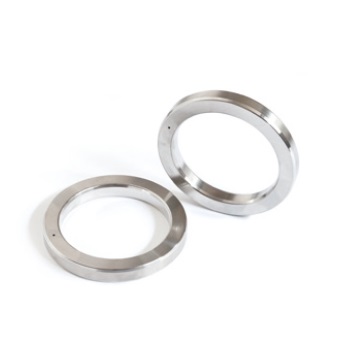

リングジョイントガスケットの性能は、材質だけでなくその形状にも依存します。ガスケットはフランジ面の溝に嵌合するように設計されています。フランジをボルトで締めると、ガスケットが圧縮され、その材料が変形して溝を埋め、シールを形成します。ガスケットと溝の形状によってシール機構が決まります。標準的なリング ジョイント ガスケット プロファイルがいくつかあり、それぞれに独自の特性があります。最も一般的なのは R、RX、BX タイプです。 Rタイプは楕円形または八角形のリングで、標準的な用途に使用されます。 RXタイプは楕円リングを改良したもので、高圧用途に使用されます。 BXタイプは高圧高温用途に使用される六角リングです。以下の表は、これらのプロファイルの主な特徴をまとめたものです。
| プロフィール | 形 | 圧力定格 | 代表的な用途 |
| R | 楕円形または八角形 | 最大 10,000 psi | 汎用、坑口 |
| RX | 修正された楕円形 | 最大 15,000 psi | 高圧、酸っぱいサービス |
| BX | 六角 | 最大 20,000 psi | 高圧、高温 |
プロファイルの選択は、圧力、温度、および密封される流体の性質によって異なります。 Rタイプは最も一般的で幅広い用途に適しています。 RX タイプは高圧用途で使用され、シール性能を向上させるわずかに異なる形状を備えています。 BX タイプは最も要求の厳しい用途で使用され、最大 20,000 psi の圧力でも信頼性の高いシールを提供するように設計されています。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場では、これらすべてのプロファイルのリング ジョイント ガスケットを、標準フランジ仕様に適合するさまざまなサイズで製造しています。
次の表は、SS316L リング ジョイント ガスケットの主な性能仕様を示しています。これらの仕様は標準テストに基づいており、エンジニアおよび調達スペシャリストの参考として提供されています。
| パラメータ | 仕様 | 試験規格 |
| 材料 | SS316L (UNS S31603) | ASTM A182、ASTM A479 |
| 硬度 | ≤ 160HBW | ASTM E10 |
| 抗張力 | ≧485MPa | ASTM E8 |
| 降伏強さ | ≧170MPa | ASTM E8 |
| 伸長 | 40%以上 | ASTM E8 |
| 粒界腐食 | 合格 | ASTM A262 プラクティス E |
| 最高動作温度 | 800℃（連続） | — |
| 最高使用圧力 | 20,000 psi (プロファイルによる) | — |
| 表面仕上げ | Ra 1.6 μm max | — |
| 標準サイズ | API 6A に準拠した R、RX、BX プロファイル | API 6A |
当社工場では、これらの仕様などに合わせたリングジョイントガスケットを製造しています。特殊用途向けのカスタムガスケットの製造も可能です。当社の品質管理プロセスには、寸法検査、材料認証、性能試験が含まれます。当社はすべての注文に対して、材料組成、機械的特性、および試験結果を文書化した適合証明書を提供します。このレベルの文書は、トレーサビリティと品質保証が重要なオフショアアプリケーションにとって不可欠です。
質問 1: SS316 と SS316L リングジョイントガスケットの違いは何ですか?
回答: 主な違いは炭素含有量です。 SS316 の最大炭素含有量は 0.08%、SS316L の最大炭素含有量は 0.03% です。 SS316L は炭素含有量が低いため、鋭敏化や粒界腐食に対する耐性があり、これは溶接用途や高温用途で重要です。海洋および海洋環境では、優れた耐食性のため、SS316L が一般的に好まれます。
質問 2: SS316L リングジョイントガスケットは酸性ガスサービスに使用できますか?
回答: SS316L は硫化物応力亀裂が発生しやすいため、サワーガスサービス (H2S 含有環境) には推奨されません。酸性ガスの用途には、通常、インコネル 625 や二相ステンレス鋼などのより硬い材料が必要です。ガスケット材料の選択は、プロセス流体の特定の組成と条件に基づいて行う必要があります。当社の技術チームは、お客様の用途に最適な材料についてアドバイスいたします。
質問 3: SS316L リングジョイントガスケットが耐えられる最高温度はどれくらいですか?
回答: SS316L リング ジョイント ガスケットは、最大 800°C の連続使用温度に耐えることができます。ただし、425°C を超える温度では、材料が適切に安定化されていない場合、感作されやすくなる可能性があります。高温用途の場合、材料が適切に熱処理され、耐粒界腐食性がテストされていることを確認することが重要です。当社の工場は、すべての高温ガスケットの粒界腐食試験の認証を取得しています。
質問 4: アプリケーションに適したリング ジョイント ガスケット プロファイルを選択するにはどうすればよいですか?
回答: プロファイルの選択は、圧力、温度、流体の性質によって異なります。 R タイプは、10,000 psi までの汎用用途に適しています。 RX タイプは、最大 15,000 psi までの高圧に使用されます。 BX タイプは、20,000 psi までの最も要求の厳しい用途に使用されます。フランジの仕様によっても、必要なプロファイルが決まります。当社の技術チームは、特定のアプリケーションに適したプロファイルの選択をお手伝いします。
質問 5: SS316L リング ジョイント ガスケットにはどのような文書が付属していますか?
回答: すべての注文に対して、材料組成、機械的特性、およびテスト結果を文書化した適合証明書を提供します。これには、化学分析、引張試験結果、硬度試験結果、粒界腐食試験結果が含まれます。寸法検査報告書や材料トレーサビリティ証明書も提供します。この文書は、海洋および海洋アプリケーションの品質保証と規制遵守に不可欠です。
SS316L リング ジョイント ガスケットは、耐食性、機械的強度、熱安定性の独自の組み合わせを提供するため、海洋および海洋用途に最適です。 SS316L のモリブデン含有量は、塩化物孔食および隙間腐食に対する優れた耐性を提供し、炭素含有量が低いため、鋭敏化および粒界腐食を防止します。この材料は、用途の圧力と温度の要件を満たすために、さまざまなプロファイルに機械加工できます。また、最も厳しい品質基準を満たしていることが認定されます。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場には、オフショア産業の最も厳しい要件を満たす SS316L リング ジョイント ガスケットを製造するための専門知識と設備があります。
新しいオフショア プラットフォームを設計している場合でも、既存のプラットフォームを維持している場合でも、ガスケットの要件について話し合うために当社の技術チームにお問い合わせください。詳細な製品仕様、材料認証、アプリケーションサポートを提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中のシーリング ソリューションの信頼できるパートナーとなっています。
今すぐ寧波 Kaxite Sealing Materials Co., Ltd. にお問い合わせくださいリング ジョイント ガスケットの要件について話し合い、当社の SS316L ガスケットが海洋および海洋用途の課題にどのように対応できるかを確認してください。
