工業用シーリングの広大で多様な状況の中で、軟鉄製リングジョイントガスケットの持続力を実証した製品はほとんどありません。何十年にもわたって珍しい合金、高度なポリマー、複合材料が登場しましたが、軟鉄リングジョイントガスケットは依然として無数の業界のエンジニアやメンテナンス専門家にとって頼りになるソリューションです。その人気が続いているのは、惰性や革新の欠如の問題ではありません。これは、幅広い一般産業用途に非常に適した特性のユニークな組み合わせの証です。
軟鉄製リングジョイントガスケットの永続的な魅力は、そのシンプルさと有効性にあります。のリングジョイントガスケット金属製のシール要素で、通常は断面が八角形または楕円形で、適合する溝を備えたフランジ接続で使用するように設計されています。圧縮されると、軟鉄製のリングガスケットが塑性変形し、金属同士をしっかりとシールします。この設計は、蒸気、水、ガス、石油サービスでの 1 世紀以上の使用を通じて実証されています。その人気は、信頼性、多用途性、費用対効果の基盤の上に築かれています。この記事では、軟鉄リングジョイントガスケットの包括的な技術分析を提供し、その材料特性、シール機構、適用範囲、およびそれが一般産業環境のエンジニアにとって好まれる選択肢であり続ける理由を調べます。また、その性能を定義する特定の技術パラメータと、その効果的な適用を保証する選択基準についても説明します。
軟鉄リングジョイントガスケットが依然として人気がある理由を理解するには、まずその基本的な設計とシール原理を理解する必要があります。リング ジョイント ガスケットは、精密機械加工された金属製シール要素で、通常は八角形または楕円形の断面が特徴です。リングジョイントフランジ（RTJフランジ）と呼ばれる、適合する溝を備えたフランジと組み合わせて使用されます。この設計は、リング ジョイント ガスケットの寸法、材料、およびテスト要件を定義する ASME B16.20 および API 6A に基づいて標準化されています。
リングジョイントガスケットのシール機構は塑性変形の原理に基づいています。フランジボルトを締めると、ガスケットがフランジの溝に押し込まれます。軟鉄材料は比較的柔らかく延性があるため、塑性変形し、溝表面の小さな凹凸を埋めるように流動します。この変形により、ガスケットの材質が溝の形状に適合し、非常に効果的な金属間のシールが形成されます。結果として得られるシールは、高圧および高温に耐えることができます。鍵となるのは、割れることなく変形できる鉄材の柔らかさと、ガスケットが押し付けられる硬い対向面となるフランジ材の硬さです。

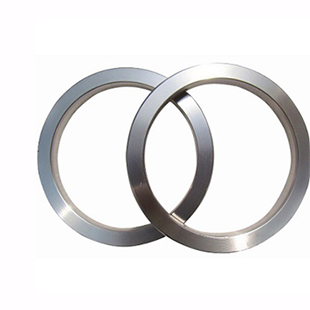

リング ジョイント ガスケットの設計には、いくつかの固有の利点があります。まず、金属間シールは漏れ率が非常に低いため、漏れが許容できない用途に適しています。第二に、ガスケットが溝に機械的にロックされているため、耐噴出性が高い設計です。第三に、ボルト締め付けの標準トルク値を使用した設計で、設置とメンテナンスが比較的簡単です。ガスケットの形状は、八角形か楕円形かにかかわらず、シール圧力の分布に影響します。八角形のデザインはより確実なシールラインを提供し、楕円形のデザインは古いまたは低圧の用途でよく使用されます。で寧波 Kaxite シーリング材料有限公司、当社は、高品質の軟鉄素材を使用して、さまざまな産業用途で信頼性の高いシール性能を保証する、八角形と楕円形の両方のデザインのリング ジョイント ガスケットを製造しています。
次の表は、軟鉄製 RTJ ガスケットの主な設計特徴とシール原理をまとめたものです。
| 特徴 | 説明 | 利点 |
| ガスケット形状 | 八角形または楕円形の断面 | 明確なシーリングラインを提供します。シール力の集中を改善します |
| ガスケット材質 | 軟鉄（低炭素鋼、0.05～0.15％C） | 塑性変形により表面の凹凸を埋めることができます。高いシール効率を実現 |
| シール機構 | 塑性変形による金属間の接触 | 漏れを防止し、吹き出しに強いシールを作成します |
| フランジ溝 | 標準リングジョイント溝（ASME B16.20） | 標準RTJフランジとの互換性を確保 |
| ボルト荷重 | フランジボルトを通して適用され、ガスケットを圧縮します | 密閉力を生み出します。変形と密閉を容易にする |
リング ジョイント ガスケットの設計のシンプルさと、その堅牢なシール機能により、何十年にもわたって信頼できる選択肢となってきました。継続的に使用されているということは、長年の実用化を通じて洗練されてきたこのエンジニアリング ソリューションの有効性の証です。この成功の中心となるのは、その特有の材料特性を持つ軟鉄素材です。
軟鉄の材料特性が、リングジョイントガスケット材料としての有効性の鍵となります。この文脈における「軟鉄」という用語は、通常、炭素含有量が 0.05% ～ 0.15% の低炭素鋼を指します。この低炭素含有量により、この素材に特有の柔らかさと延性が与えられます。リングジョイントガスケットに適した特有の特性は、低硬度、高延性、適度な引張強度、および優れた耐食性です。
軟鉄は硬度が低いのが特徴で、通常はブリネル硬度スケール (HB) で 90 ～ 120 の範囲にあります。この柔らかさにより、加えられたボルト荷重の下でガスケットが塑性変形し、フランジの溝表面に適合し、漏れのないシールを形成することができます。材料の延性により、ひび割れや破損を起こすことなく変形します。軟鉄の引張強さは中程度で、通常は 350 ～ 450 MPa の範囲です。これにより、高圧操作中に発生する可能性のある押出力に抵抗するのに十分な強度が得られます。その耐食性は一般にほとんどの工業用流体に十分ですが、腐食性の高い環境には適していません。
リング ジョイント ガスケットの場合、特定の材料特性は ASME B16.20 などの規格によって定義されます。この規格では、軟鉄ガスケットの許容可能な組成と硬度を指定し、材料の一貫性と信頼性を保証します。材料には、シールを損なう可能性のある積層、亀裂、介在物などの欠陥があってはなりません。 Kaxite では、軟鉄素材を慎重に調達および検査し、これらの規格の厳しい要件を満たしていることを確認します。当社の品質管理プロセスには、材料が意図した用途に適していることを確認するための硬度試験、引張試験、目視検査が含まれます。
次の表は、リングジョイントガスケットに使用される軟鉄の主な材料特性をまとめたものです。
| 財産 | 代表値 | 意義 |
| 炭素含有量 | 0.05～0.15% | 柔らかさと延性を決定します |
| 硬度（ブリネルHB） | 90～120 | 塑性変形を可能にします。密閉性を確保 |
| 降伏強さ | 200～280MPa | 変形に必要な最小応力 |
| 抗張力 | 350～450MPa | 押し出しに耐え、構造の完全性を維持します |
| 伸長 | 25～35% | 延性を示します。ひび割れせずに変形する能力 |
| 耐食性 | 適度 | 一般的な産業用途に適しています |
ガスケット材料としての軟鉄の選択は、意図的なエンジニアリング上の選択です。柔軟性、延性、適度な強度という特性の組み合わせにより、幅広い一般産業用途に効果的なシール材となっています。溝の表面に適合する材料の能力はその有効性の中心であり、押し出しに対するその抵抗により、圧力下でもシールが無傷のままであることが保証されます。この特性のバランスは、何十年にもわたる使用を通じて効果的であることが証明されており、信頼性が高く信頼できる選択肢となっています。
一般的な産業用途における軟鉄リングジョイントガスケットの性能は、いくつかの重要な特性によって特徴付けられます。これらには、シールの信頼性、圧力と温度に対する耐性、取り付けの容易さ、幅広い流体との互換性が含まれます。これらの性能特性が、このガスケットがエンジニアやメンテナンス専門家の間で人気を維持している主な理由です。
シールの信頼性はおそらく最も重要な性能特性です。軟鉄ガスケットは塑性変形してフランジの溝に適合する能力により、非常に効果的なシールを実現します。このシールは高圧条件下でも吹き出しに強く、長期間にわたって低いリーク率を維持できます。金属間のシールは堅牢で疲労にも強いため、熱サイクルを伴う用途に適しています。軟鉄素材自体は、多くの一般的な工業用流体の化学的攻撃に対して耐性があります。
もう 1 つの重要な性能特性は、圧力と温度に対する耐性です。軟鉄リングジョイントガスケットは、用途に応じて、最大 2500 psi の圧力および最大 550°C (1000°F) の温度で使用できます。この広い動作範囲により、幅広い産業サービスに適しています。材料の強度と耐クリープ性は、高温および高圧下でシールを維持するために重要です。このような条件下でガスケットが完全性を維持できることは、長期的な信頼性にとって不可欠です。
設置の容易さも人気の要因です。リングジョイントガスケットは取り付けが比較的簡単で、ボルトの締め付けトルクは標準値です。フランジの溝にガスケットを挿入し、ボルトを規定のトルクで締め付けます。取り付けプロセスは簡単で、特殊なツールやスキルは必要ありません。この取り付けの容易さにより、労働時間と取り付けエラーの可能性が軽減されます。
幅広い流体との互換性も大きな利点です。軟鉄は、蒸気、水、油、天然ガス、および多くの化学薬品を含む幅広い工業用流体と互換性があります。この多用途性により、異なるガスケット材料を必要とせずにさまざまなサービスで使用できるため、多くの用途にとって実用的な選択肢となります。これは、複数のサービスがあり、さまざまなタイプのガスケットの在庫が限られているプラントにとって特に有益です。
次の表は、軟鉄製リングジョイントガスケットの主な性能特性をまとめたものです。
| 性能特性 | 説明 | 産業応用の利点 |
| シールの信頼性 | 塑性変形により効果的な金属間シールを実現 | 低い漏れ率、信頼性の高いシール |
| 耐圧性 | 最大 2500 psi の圧力でシール可能 | 高圧用途に最適 |
| 温度耐性 | 550℃までの温度でシール可能 | 高温用途に最適 |
| 設置の容易さ | 標準トルク値で簡単取り付け | 労働時間と潜在的なエラーを削減します |
| 流体の適合性 | 幅広い工業用流体に対応 | 多用途で多くの用途に実用的 |
| 耐久性 | 疲労や熱サイクルに対する耐性 | 長寿命とメンテナンスの軽減 |
これらの性能特性と費用対効果の組み合わせにより、軟鉄製リングジョイントガスケットは一般産業用途で人気の選択肢となっています。その信頼性と多用途性により、今後もシーリング用途の信頼できるソリューションであり続けることが保証されます。
軟鉄製リングジョイントガスケットは、さまざまな業界の一般産業用途に幅広く使用されています。その多用途性が、永続的な人気の重要な要因です。ガスケットは石油およびガス産業でよく見られ、バルブ、フランジ、配管システムで使用されます。石油化学産業、製油所、化学プラントでも使用されています。発電産業では、蒸気システム、ボイラー、タービンに使用されます。このガスケットは、上下水処理業界、鉱業および建設部門でも使用されています。さまざまなサービスで信頼性の高いシールを提供できることが大きな利点です。
石油およびガス分野では、軟鉄製リング ジョイント ガスケットは坑口設備、クリスマス ツリー、フローラインによく使用されます。高圧および高温に耐える能力があるため、これらの要求の厳しい用途に適しています。石油化学産業では、広範囲の化学物質やプロセス流体に対して密閉する必要があるプロセス プラントのフランジ接続に使用されます。多用途性により、さまざまなフランジ材質やフランジ設計に使用できます。
発電業界では、熱サイクルに耐える能力が重要な高温蒸気システムで軟鉄製リング ジョイント ガスケットが使用されています。冷却水システムやその他の補助サービスにも使用されます。その信頼性と長い耐用年数により、これらの要求の厳しいアプリケーションにとってコスト効率の高いソリューションとなります。上下水道業界では、ガスケットはパイプラインや処理プラントで使用されており、耐食性と取り付けの容易さが重要です。
次の表は、さまざまな業界における軟鉄リングジョイントガスケットの具体的な用途の例を示しています。
| 業界 | 代表的な用途 | 軟鉄RTJが適している理由 |
| 石油とガス | 坑口設備、バルブ、フローライン、フランジ | 高圧および高温耐性、信頼性の高いシール |
| 石油化学 | プロセスプラント、反応器、熱交換器 | 耐薬品性、高圧能力における多用途性 |
| 発電 | 蒸気システム、ボイラー、タービン、冷却システム | 高温耐性、熱サイクル耐性 |
| 上下水道 | パイプライン、処理プラント、ポンプ場 | 耐食性、取り付けの容易さ |
| 鉱業と建設 | スラリーパイプライン、機器フランジ | 耐久性、コストパフォーマンス |
寧波 Kaxite Sealing Materials Co., Ltd. では、幅広い業界向けに軟鉄リング ジョイント ガスケットを製造しています。当社の工場には、リングジョイントガスケットが最高の品質基準を満たしていることを確認するための精密加工設備と検査設備が備えられています。当社は、各業界に固有の要件があることを理解しており、これらのニーズを満たすさまざまなリング ジョイント ガスケットを提供しています。品質と信頼性に対する当社の取り組みにより、当社は多くの大手産業企業の信頼できるサプライヤーとなっています。これらのさまざまな業界で軟鉄リングジョイントガスケットが広く使用されているのは、その性能と信頼性が実証されている証拠です。
軟鉄リングジョイントガスケットの技術仕様と品質パラメータは、いくつかの国際規格によって定義されています。これらの中で最も重要なものは ASME B16.20 で、パイプ フランジ用の金属ガスケットを対象としています。この規格は、リングジョイントガスケットの寸法、材料、および試験要件を指定します。この規格を遵守することは、ガスケットがフランジと互換性があり、必要なシール性能を確実に提供するために不可欠です。その他の関連規格には、API 6A (坑口装置用) および DIN 2696 (欧州規格) が含まれます。
軟鉄製リングジョイントガスケットの主な技術仕様には、ガスケットの寸法、硬度、表面仕上げ、材料組成が含まれます。ガスケットの寸法は、フランジのサイズ、圧力クラス、およびガスケットのスタイル (八角形または楕円形) によって定義されます。寸法は正確に管理されており、フランジの溝に適切にフィットします。適切な変形とシールを確保するには、軟鉄製ガスケットの硬度が指定の範囲内である必要があります。ガスケットの表面仕上げもシールにとって重要です。良好なシールを実現するには十分に滑らかである必要がありますが、最初の取り付けを容易にするために粗さが制御されている必要があります。
次の表は、一般的な軟鉄製リング ジョイント ガスケットの主要な技術仕様と品質パラメータをまとめたものです。
| パラメータ | 仕様 | 合格基準 |
| 標準 | ASME B16.20 | 標準寸法および材質への準拠 |
| ガスケットのスタイル | 八角形または楕円形 | フランジの設計と用途によって指定 |
| 材料 | 軟鉄(低炭素鋼) | 0.05-0.15% 炭素含有量 |
| 硬度（ブリネルHB） | 90-120HB | 適切な変形と密閉を確保 |
| 表面仕上げ(Ra) | 1.6～3.2μm | 一貫したシール面を実現 |
| ガスケット寸法 | ASME B16.20 による | 正確な寸法により、フランジの溝に適切にフィットします |
| 目視検査 | 欠陥（クラック、積層、インクルージョン）がないこと | 材料の完全性を保証します |
| 適合証明書 | ご注文ごとに提供されます | 仕様と品質基準への準拠を文書化する |
Ningbo Kaxite Sealing Materials Co., Ltd. では、軟鉄リングジョイントガスケットがこれらの仕様を満たしていることを確認するために厳密に検査しています。当社の品質管理プロセスには、材料検証、硬度試験、寸法検査、外観検査が含まれます。また、各注文ごとにガスケットの品質を証明する適合性証明書も提供します。この品質への取り組みにより、当社のリング ジョイント ガスケットは最も要求の厳しい産業用途でも確実に機能することが保証されます。
質問 1: 八角形リングジョイントガスケットと楕円形リングジョイントガスケットの違いは何ですか?
回答: 八角形と楕円形のリングジョイントガスケットの主な違いは、断面形状です。八角形のガスケットは上面と底面が平らで側面が傾斜していますが、楕円形のガスケットは断面が丸いです。八角形のデザインはより確実なシーリング ラインを提供し、シーリングに必要なボルトの負荷が少なくて済みます。一方、楕円形のデザインは古い用途や低圧の用途でよく使用されます。どちらの設計も ASME B16.20 によって定義されており、産業用途で一般的に使用されています。 Ningbo Kaxite Sealing Materials Co., Ltd. では、お客様の特定の要件を満たすために両方のタイプのリング ジョイント ガスケットを製造しています。
質問 2: 軟鉄リングジョイントガスケットの温度と圧力の範囲はどれくらいですか?
回答: 軟鉄リング ジョイント ガスケットは、特定の用途とフランジの設計に応じて、最大 550°C (1000°F) の温度と最大 2500 psi の圧力で使用できます。温度と圧力の制限は、ASME B16.5 や B16.34 などの業界標準によって定義されています。実際の制限は、使用される材料とフランジの設計によって異なります。より高い温度や圧力を必要とする用途には、ステンレス鋼や合金材料などの他の材料がより適切な場合があります。
質問 3: 軟鉄製リングジョイントガスケットは腐食環境での使用に適していますか?
回答: 軟鉄リングジョイントガスケットは、材質が腐食しやすいため、腐食性の高い環境には推奨されません。腐食性の化学物質、酸性またはアルカリ性の溶液、または塩水を含む用途には、ステンレス鋼、インコネル、モネルなどのより耐食性の高い材料が推奨されます。 Ningbo Kaxite Sealing Materials Co., Ltd. では、さまざまな用途に合わせてさまざまな材質のリング ジョイント ガスケットを提供しています。
質問 4: フランジのリング ジョイント ガスケットの正しいサイズを決定するにはどうすればよいですか?
回答: リング ジョイント ガスケットの正しいサイズは、ASME B16.5 またはその他の該当する規格で定義されているフランジ サイズと圧力クラスによって決まります。ガスケットのサイズは通常、公称パイプ サイズ (NPS) と圧力クラス (クラス 150、300、600 など) によって識別されます。ガスケットはフランジの溝のサイズと形状にも一致する必要があります。正しいサイズを確認するには、関連する規格またはフランジの製造元の仕様を参照することをお勧めします。
質問 5: 軟鉄製リングジョイントガスケットの予想耐用年数はどれくらいですか?
回答: 軟鉄製リングジョイントガスケットの予想耐用年数は、温度、圧力、流体の腐食性などの使用条件によって異なります。通常の使用条件下で、適切に取り付けられていれば、軟鉄製リング ジョイント ガスケットは長年にわたって信頼性の高いサービスを提供でき、多くの場合、機器自体の寿命を超えます。ガスケットの耐用年数は通常、熱サイクルや腐食の影響によって制限されますが、適切なメンテナンスと定期的な検査を行えば、ガスケットは長期間使用できます。
軟鉄製リングジョイントガスケットは、シールの信頼性、多用途性、費用対効果のユニークな組み合わせを提供するため、一般産業用途で人気の選択肢であり続けています。軟鉄材料の塑性変形に基づいたシンプルかつ効果的な設計により、高圧および高温に耐える信頼性の高い金属間のシールを実現します。このガスケットは幅広い工業用流体との互換性があり、取り付けが簡単なため、多くの用途で実用的な選択肢となります。信頼性の高いパフォーマンスの実証済みの実績により、石油・ガス、石油化学、発電、水処理、その他の業界にわたって信頼できるソリューションとなっています。
業界標準によって定義された技術仕様と品質パラメータにより、軟鉄製リング ジョイント ガスケットの一貫性と信頼性が保証されます。これらの基準を遵守し、厳格な品質管理を維持することにより、Ningbo Kaxite Sealing Materials Co., Ltd. のようなメーカーは、自社のガスケットが最高レベルの性能と安全性を確実に満たしていることを保証します。軟鉄製リングジョイントガスケットの根強い人気はその信頼性と有効性の証であり、今後何年にもわたって価値のあるシールソリューションであり続けるでしょう。
