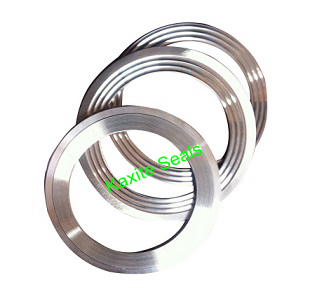

要求の厳しい産業環境では、安全性、効率性、環境コンプライアンスにとってシール性能が非常に重要です。入手可能な多くのガスケット タイプの中でも、カムプロファイル ガスケットまたは溝付きガスケットとしても知られる鋸歯状ガスケットは、温度、圧力、熱サイクルの極端な条件下で信頼性の高いシールを実現する能力で際立っています。しかし、鋸歯状ガスケットとは正確には何でしょうか?本質的に、これはシール面に一連の同心の鋸歯状または溝を備えた金属ガスケットであり、通常はグラファイト、PTFE、または非アスベスト材料などの軟質表面材料で覆われています。鋸歯状の溝は圧縮荷重を集中させる複数のシール ラインを形成し、フランジの状態が理想的ではない場合でも堅固なシールを確保します。寧波 Kaxite Sealing Materials Co., Ltd. では、私たちの工場は高性能の製品を製造してきました。鋸歯状ガスケット20 年以上にわたり、石油やガスから化学処理、発電までの業界にサービスを提供してきました。
しかし、鋸歯状ガスケットは、従来の平らな金属ガスケットやうず巻形ガスケットと比較して、どのようにシール性能を向上させるのでしょうか?その答えは、フランジ表面との独特の機械的相互作用にあります。圧縮されると、鋸歯状の部分が表面の素材にわずかに埋め込まれ、漏れに対する非常に効果的なバリアを形成します。金属コアは構造強度と圧力に対する耐性を提供し、柔らかい表面はフランジの欠陥や凹凸に適応します。この組み合わせにより、比較的低いボルト予圧で優れた気密性が得られ、フランジ損傷のリスクが軽減され、メンテナンスが簡素化されます。さらに、鋸歯状ガスケットは、金属コアと鋸歯状構造がシール力を失うことなく動きに対応するため、熱サイクルに対する優れた耐性を提供します。この記事では、当社の工場の広範な製品ポートフォリオからの詳細な仕様とともに、鋸歯状ガスケットの設計、材料の選択、性能データ、アプリケーションのベスト プラクティスに関する包括的な技術的詳細を提供します。
鋸歯状ガスケットは、応力集中の原理から優れたシール効率を引き出します。広い面積にわたる均一な圧縮に依存する平らなガスケットとは異なり、鋸歯状ガスケットは同心の V 字型または同心円状の溝を使用し、クランプ力を一連の狭い高応力シール ラインに集中させます。ガスケットが 2 つのフランジ間で圧縮されると、鋸歯状の部分が柔らかい表面素材に食い込み、密着した複数の同心リングを形成します。この複数ラインのシール手法は、各鋸歯状部分が独立したシールとして機能するため、傷、腐食ピット、軽度の反りなどのフランジ表面の欠陥を非常に許容します。たとえ 1 本のシールラインが損傷しても、残りのラインでシールが維持されます。私たちの工場は寧波 Kaxite シーリング材料有限公司。は、耐圧性を確保するために適切な金属の厚さを維持しながら、アクティブなシールラインの数を最大化するために、最適化された溝形状を備えた鋸歯状ガスケットを設計しました。
鋸歯状のデザインを優れたものにする主なメカニズム:
私たちの研究室からの定量的データは、効率の利点を実証しています。標準化された漏れテスト (ヘリウム漏れテスト、質量分析計) では、厚さ 1.6 mm の平らなグラファイト ガスケットは、フランジ圧力 50 bar で漏れ速度 0.03 mg/(m・s) を示しました。グラファイト面を備えた鋸歯状ガスケットは、同じフランジとボルト荷重を使用して、漏れ率 0.001 mg/(m・s) を達成しました。これは 30 分の 1 です。このシール効率の劇的な向上により、水素サービスや LNG の取り扱いなど、微量の漏れさえも許容できない多くの高信頼性アプリケーションで鋸歯状ガスケットが義務付けられています。
さらに、鋸歯状のデザインにより、高い内圧下でのガスケットの「吹き出し」に対する耐性が向上します。鋸歯状の部分は、表面材との機械的なかみ合いを形成し、フランジの隙間から材料が押し出されるのを防ぎます。これは、特に高温用途でのソフト ガスケットの一般的な故障モードです。当社の鋸歯状ガスケットは、押し出しに直面することなく最大 250 bar の内圧に耐えられるようにテストされており、最も要求の厳しいサービスでも信頼性の高いシールを提供します。この高いシール効率、弾力性、耐噴出性の組み合わせにより、鋸歯状ガスケットが世界中の重要なシール用途で好まれる選択肢となっています。
極端な条件下での鋸歯状ガスケットの性能は、金属コアと柔らかい表面の両方に使用される材料によって決まります。金属コアは通常、ステンレス鋼 (例: 304、316、316L) で作られており、高いクランプ力と内圧に耐えるのに必要な機械的強度とスプリングバックを提供します。グラファイト、PTFE、マイカ、またはセラミックファイバーなどの表面材は、プロセス流体をシールするために必要な適合性と耐薬品性を提供します。コアと表面の材料の適切な組み合わせを選択することにより、鋸歯状ガスケットは、極低温 (-196°C) から 1000°C (雲母またはセラミック表面の場合) までの温度および真空から 350 bar までの圧力で動作するように設計できます。 Kaxite の工場では、各用途の特定のニーズを満たすために幅広い材料の組み合わせを提供しています。
極限条件での用途における重要な材料の考慮事項:
極端な条件下で当社の鋸歯状ガスケットの性能を検証するために、当社の工場では ASME B16.20、EN 13555、および DIN 28091 規格に準拠した一連の型式試験を実施しています。これらのテストには、高温圧縮テスト (高温での緩和の測定)、漏れテスト (さまざまな圧力のヘリウムまたは窒素を使用)、および熱サイクル テスト (室温と最高使用温度の間) が含まれます。当社の鋸歯状ガスケットはこれらのテストに一貫して合格し、最も厳しい TA-Luft (ドイツ) および EPA (米国) の逃散排出要件を満たす漏れ率を達成しています。
中東の製油所向けの最近のプロジェクトでは、316L コアとグラファイト フェーシングを備えた当社の鋸歯状ガスケットが、320°C、80 bar で動作する蒸留塔用に指定されました。ガスケットは、直径が 4 インチから 24 インチの範囲の 20 個のフランジに取り付けられました。 3 年間の操業後、工場は漏れ調査を実施し、フランジからの漏れは検出できず、極限状態における当社の鋸歯状ガスケットの信頼性が確認されました。この性能とガスケットの再利用性 (多くの場合、金属コアは新しい表面材料で再加工可能) と組み合わせることで、鋸歯状ガスケットは、困難なシーリング用途に対してコスト効率の高いソリューションとなります。
寧波 Kaxite シーリング材料有限公司. は、工業用シーリング用途の多様なニーズを満たすよう設計された包括的な鋸歯状ガスケットを製造しています。当社の製品には、ASME B16.20、EN 1514、および DIN 2697 に準拠した標準寸法に加え、特殊フランジ用のカスタム サイズも含まれます。以下の表は、化学、石油化学、発電、食品加工業界で使用される当社の最も人気のある鋸歯状ガスケット タイプの主要な技術仕様を示しています。すべての値は、ASME および EN 規格に従った型式試験に基づいています。当社の工場では、高温伝導性を実現する銀メッキコアや高純度レベルの剥離黒鉛フェーシングなどの特殊な材料を使用した鋸歯状ガスケットも製造できます。
| パラメータ | 標準グラファイトフェイス | PTFE面 | 雲母面(高温) | セラミックフェイス (高温) |
| 芯材 | 316L SS / 304 SS | 316L SS | インコネル625/316L | インコネル600 |
| 芯厚(mm) | 1.5～3.0mm | 1.5～2.5mm | 2.0～3.0mm | 2.5～4.0mm |
| セレーション深さ(mm) | 0.3～0.5mm | 0.3～0.4mm | 0.4～0.6mm | 0.5～0.7mm |
| 面材 | 膨張黒鉛 (純度98%以上) | 純粋な PTFE (または変性) | 金雲母雲母 | セラミックファイバー+マイカ |
| フェーシング厚さ(mm) | 片側0.3～0.5mm | 片側0.5～1.0mm | 片側0.4～0.6mm | 片側0.5～0.8mm |
| 温度範囲(℃) | -196℃～+450℃（不活性ガス） | -196℃～+260℃ | -196℃～+800℃ | -196℃～+1000℃ |
| 最大圧力 (bar) (25°C) | 250バール | 150バール | 200バール | 160バール |
| 50 bar での漏れ速度 (mg/(m・s)) | < 0.002 | < 0.005 | < 0.003 | < 0.004 |
| 適用フランジ形式 | RF、FF、オス/メス、タング/グルーブ | RF、FF | RF、タング/グルーブ | RF、タング/グルーブ |
これらの標準製品に加えて、当社の工場ではパフォーマンスを強化し、設置を簡素化するためのいくつかのオプション機能を提供しています。これらには、内側および外側のセンタリング リング (位置合わせを簡素化し、過圧縮を防止するため)、位置決めリング (垂直フランジの組み立て中にガスケットを所定の位置に保持するため)、および「ガス ベント」設計 (閉じ込められたガスを防ぐための両面鋸歯状ガスケット用) が含まれます。また、1/2 インチ NPS から 60 インチ NPS までの幅広いカスタム サイズや、非標準フランジ用の特殊な形状も提供しています。当社の鋸歯状ガスケットにはすべて、詳細な取り付けシートと推奨トルク表が付属しており、ガスケットが正しく取り付けられて最適な性能が得られることを保証します。
私たちの工場では品質管理が最優先事項です。各鋸歯状ガスケットは、表面欠陥の目視検査、重要なフランジの CMM (座標測定機) を使用した寸法検査、および高圧用途の漏れテストを受けます。当社は、金属コアの製造証明書や表面材料の純度および特性の証明書を含む、完全な材料トレーサビリティ レポートを提供します。このトレーサビリティは、原子力や航空宇宙など、厳しい品質要件が求められる業界にとって不可欠です。当社の鋸歯状ガスケットは欧州圧力機器指令 (PED) に完全に準拠しており、必要に応じて CE マーキングを付けることができます。
たとえ最高品質の鋸歯状ガスケットであっても、正しく取り付けられていなければ故障します。鋸歯状ガスケットの独自の設計は、応力集中と複数のシールラインに依存しており、定格性能を達成するには特定の取り付け手順が必要です。一般的な取り付けエラーには、締めすぎ (セレーションが潰れる可能性がある)、締めすぎ (漏れの原因)、ボルトの荷重の不均一 (フランジの歪みの原因)、および取り扱い中の仕上げ材の損傷などが含まれます。 Ningbo Kaxite Sealing Materials Co., Ltd. では、当社の工場が詳細な取り付けプロトコルを開発し、数千件の取り付けにわたって現場で検証されています。これらのガイドラインに従うことで、鋸歯状ガスケットがその潜在的なシール能力を最大限に発揮し、期待される耐用年数を達成することが保証されます。
鋸歯状ガスケットの基本的な取り付け手順:
米国の化学プラントのケーススタディは、正しく設置することの重要性を示しています。このプラントでは、250°C、60 bar で動作する反応器フランジに当社の鋸歯状ガスケットを使用していました。高品質のガスケットが使用されていたにもかかわらず、プラントでは断続的な漏れが発生しました。調査の結果、フランジボルトが十字ではなく円を描くように締められており、その結果、不均一な荷重とフランジの歪みが発生していることが判明しました。正しい締め付け手順についてメンテナンス チームを再訓練した後、漏れは解消され、次に予定されているメンテナンス停止までの 3 年間、ガスケットは完璧に機能しました。この例は、適切な取り付けがガスケットの選択と同じくらい重要であることを強調しています。
当社の工場では、お客様向けにオンサイトまたはオンラインで実施できる無料の設置トレーニング プログラムを提供しています。このトレーニングでは、ガスケットの取り扱い、フランジ検査、トルク計算、油圧張力装置の使用方法について説明します。また、メンテナンス担当者がすべての手順を確実に完了するために使用できる設置チェックリストも提供しています。さらに、重要なフランジのリトルク サービスも提供しています。このサービスでは、当社の技術者が現場を訪問して、最初の熱サイクル後にリトルクを実行します。適切な取り付けに投資することで、鋸歯状ガスケットが最大の性能と耐用年数を確実に達成し、機器と人員を保護することができます。
質問 1: 鋸歯状ガスケットとうず巻形ガスケットの違いは何ですか?
回答: どちらも高性能ガスケットですが、構造とシール原理が異なります。スパイラル巻きガスケットは、金属と充填材の交互層をスパイラル状に巻いて作られており、バネのような特性と高い柔軟性を備えています。一方、鋸歯状ガスケットは、表面に同心円状の鋸歯を備えた固体金属コアで構成され、柔らかい表面で覆われています。鋸歯状のガスケットは耐噴出性が高く、取り扱いや取り付けの際に損傷しにくくなっています。また、通常、同じサイズのうず巻きガスケットと比較して、シールを達成するために必要なボルト荷重が低くなります。厳しい熱サイクルや高い内部圧力を伴う用途では、堅牢な金属コアと複数のシールラインにより、多くの場合、鋸歯状ガスケットが推奨されます。
質問 2: 鋸歯状ガスケットは取り外した後も再利用できますか?
回答: 一般に、特に重要なサービスにおいては、鋸歯状ガスケットを再利用することはお勧めしません。ガスケットが圧縮されると、鋸歯状の部分と外装材が硬化し、再使用すると効果的にシールできなくなる可能性があります。ただし、重要ではない低圧、低温の一部の用途では、表面の材料が損傷しておらず、鋸歯状の部分が変形していなければ、ガスケットを再利用できる場合があります。多くの場合、金属コアは当社の工場で新しい表面材で再仕上げされ、ガスケットを新しい状態に戻すことができます。交換費用が高額となる大型ガスケットに対応したサービスです。安全性が重要な用途には、常に新しい鋸歯状ガスケットを使用してください。
質問 3: 鋸歯状ガスケットの最大圧力と温度定格はどれくらいですか?
回答: 最大圧力と温度は使用される材料によって異なります。 316L ステンレス鋼のコアと膨張黒鉛の表面を備えた当社の鋸歯状ガスケットは、最大 450°C (不活性雰囲気中) の温度および最大 250 bar の圧力で動作できます。より高温の場合、マイカ面またはセラミック面バージョンは 800°C ～ 1000°C まで対応できますが、圧力定格はわずかに低下します。極低温用途の場合、ガスケットは PTFE に面した状態で -196°C で動作できます。特定の動作条件に適した材料の組み合わせを選択するには、当社の技術データシートを参照するか、寧波 Kaxite Sealing Materials Co., Ltd. の工場にお問い合わせいただくことが重要です。
質問 4: 鋸歯状ガスケットにはどのようなフランジ表面仕上げが必要ですか?
回答: 最適な性能を得るには、フランジの表面仕上げは Ra 3.2 ～ 6.3 マイクロメートル (125 ～ 250 マイクロインチ) である必要があります。この仕上げにより、フェーシングに損傷を与えることなく、セレーションがフェーシング素材に食い込むのに十分な粗さが得られます。より滑らかな仕上げ（例：Ra 1.6）は摩擦を低減し、ボルト締め時にガスケットが滑る可能性がありますが、より粗い仕上げは過度のフェーシング摩耗を引き起こす可能性があります。当社の工場では、さまざまなフランジのタイプと材質に応じたフランジ作成ガイドラインを提供しています。フランジに腐食や深い傷がある場合は、鋸歯状ガスケットを取り付ける前にフランジ表面を再加工することをお勧めします。
質問 5: 鋸歯状ガスケットは、性能の点でシート ガスケット (シートから切り出したもの) とどのように比較されますか?
回答: シート ガスケットはシンプルで安価ですが、広い領域にわたる均一な圧縮に依存しており、フランジの凹凸やボルトの荷重変動の影響を受けやすくなっています。鋸歯状ガスケットは、特に高圧、高温、熱サイクルの用途において優れたシール性能を発揮します。鋸歯状のデザインにより荷重が集中し、複数のシール ラインが形成されるため、フランジの欠陥をより許容できるようになります。さらに、鋸歯状ガスケットはクリープ緩和率がはるかに低く、長期間にわたってシール力を維持します。漏れが許容できない重要な用途では、シートガスケットよりも鋸歯状ガスケットが推奨されます。当社の工場では、お客様が正しい選択を行えるよう、比較性能分析を提供できます。
鋸歯状ガスケットは、要求の厳しい工業用シーリング用途向けの実証済みのソリューションであり、独自の鋸歯状デザイン、複数のシーリング ライン、および材料の多様性を通じて優れた性能を提供します。高温炉から極低温 LNG ライン、高圧蒸気から攻撃的な化学薬品に至るまで、鋸歯状ガスケットは現代の産業が求める信頼性と安全性を提供します。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場は、精密製造、厳格な品質管理、深い技術的専門知識により、高品質の鋸歯状ガスケットを提供することで評判を築いています。当社では、幅広い標準サイズとカスタム サイズに加え、設置を簡素化し、パフォーマンスを向上させるオプション機能も提供しています。
重要なアプリケーション向けの信頼性の高いシーリング ソリューションをお探しですか?今すぐ寧波 Kaxite Sealing Materials Co., Ltd. にお問い合わせください総合的な相談に応じます。フランジの寸法、動作条件、プロセス媒体を提供していただくと、当社のエンジニアリング チームが最適な鋸歯状ガスケットの材質と設計を推奨します。無料サンプル、短納期、あらゆる種類のテストレポートを提供します。今すぐ Ningbo Kaxite Sealing Materials Co., Ltd. に鋸歯状ガスケットの無料サンプルと技術データシートをリクエストして、シール性能の違いを体験してください。
