PTFEパッキンは工業用ポンプのシーリング用途でどのように機能しますか?

化学プラントのメンテナンス エンジニアは、酸移送ラインの遠心ポンプのグランドからの漏れという永続的な問題に対処しています。従来のパッキンは数週間効果が持続しますが、その後硬化してひび割れが発生し、液だれが始まります。エンジニアは、80°C の硫酸に対応でき、短いメンテナンス期間中に迅速に設置でき、次の計画停止まで持続するシーリング ソリューションを必要としています。そのような場合の多くの場合、答えは次のとおりです。PTFEパッキン。 PTFE (ポリテトラフルオロエチレン) は、化学的不活性、低摩擦、広い温度範囲で知られるフッ素ポリマーです。梱包形態では、精密な機械加工やカスタム ガスケットの製造を必要とせず、適切な長さに切断してポンプ グランドに取り付けることができる柔軟な編組シール要素を提供します。

このガイドは、工業用ポンプのシーリング用途の PTFE パッキンを評価する調達エンジニアおよびメンテナンス管理者を対象に書かれています。 PTFE パッキンの仕組み、利用可能なさまざまなグレードと構造、知っておくべき性能限界、設置要件、サプライヤーの選択基準について説明します。また、工場からの詳細な製品パラメーターも提供されます。寧波 Kaxite Sealing Materials Co.、Ltd.遠心ポンプ、往復ポンプ、ミキサー、バルブのいずれをシールする場合でも、このガイドは、PTFE パッキンが用途にとって正しい選択であるかどうか、またそれを正しく指定する方法を判断するのに役立ちます。

目次

• 1. PTFE パッキンとは何ですか? どのようにポンプをシールしますか?
• 2. PTFE パッキンのグレードと構造は何ですか?
• 3. PTFE パッキンの性能限界は何ですか?
• 4. 信頼性の高い性能を得るには、PTFE パッキンをどのように取り付ける必要がありますか?
• 5. PTFE パッキンのサプライヤーをどのように評価しますか?
• 6. 当社の工場からの主要な製品パラメータは何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. PTFE パッキンとは何ですか? どのようにポンプをシールしますか?

PTFE パッキンは、ポリテトラフルオロエチレン繊維または糸で作られた編組シール材です。連続した長さで、通常は正方形または長方形の断面で供給され、適切な長さに切断され、スタッフィング ボックス内のポンプ シャフトの周りに巻き付けられます。パッキンはグランドフォロアによって圧縮され、材料がシャフトとスタッフィングボックスの穴に押し付けられます。圧縮によりシールが形成され、プロセス流体がシャフトに沿って漏れるのを防ぎます。 PTFEパッキンは、遠心ポンプ、往復ポンプ、回転ポンプなどの工業用ポンプをはじめ、バルブ、ミキサー、撹拌機など幅広い用途に使用されています。以下の表は、PTFE パッキンを備えた一般的なポンプ スタッフィング ボックスのコンポーネントをまとめたものです。

Kaxite の工場では、工業用ポンプのシール用にさまざまな構造の PTFE パッキングを製造しています。当社は高品質の PTFE 糸と編組技術を使用して、柔軟性、耐久性、耐薬品性を備えたパッキンを製造しています。当社のエンジニアリング チームは、お客様の特定のポンプやプロセス条件に適したパッキン グレードとサイズについてアドバイスできます。

2. PTFE パッキンのグレードと構造は何ですか?

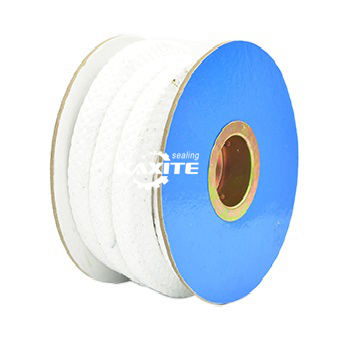

PTFE パッキンにはいくつかのグレードと構造があり、それぞれが異なる用途に適しています。最も一般的なタイプは、純粋な PTFE パッキン、潤滑剤を含浸させた PTFE パッキン、グラファイトを使用した PTFE パッキン、およびアラミド繊維を使用した PTFE パッキンです。純粋な PTFE パッキンは、最高の耐薬品性と最低の摩擦を備えていますが、機械的強度が低く、高圧下でコールドフローが発生しやすいです。 PTFEパッキンに潤滑剤（シリコン、鉱物油など）を含浸させたもので、柔軟性が向上し、摩擦が低減されるため、汎用ポンプのシールに適しています。グラファイトを配合した PTFE パッキンにより、熱伝導率が向上し、摩耗が軽減されるため、高速および高温の用途に適しています。アラミド繊維を配合したPTFEパッキンにより機械的強度と耐押出性が向上し、高圧ポンプに適しています。以下の表はこれらのグレードを比較したものです。

当社の工場では、4 つのグレードの PTFE パッキンをすべて製造しています。シリコーンコアを使用したパッキンやグラファイトを含浸させた外層を使用したパッキンなどのカスタム構造も提供しています。当社の目標は、お客様のプロセス流体、温度、圧力、シャフト速度に最適なグレードを提供することです。

3. PTFE パッキンの性能限界は何ですか?

PTFE パッキンは優れた耐薬品性と低摩擦を備えていますが、性能には限界があり、購入者はそれを理解する必要があります。最も重要な制限は、温度、圧力、シャフト速度、化学的適合性です。温度制限はグレードによって異なります。純粋な PTFE パッキンは約 260°C まで動作しますが、150°C を超えると機械的特性が低下します。グラファイト PTFE パッキンは 300°C まで使用できます。圧力限界は構造によって異なります。純粋な PTFE パッキンは約 10 bar までに制限されますが、アラミド PTFE パッキンは最大 50 bar まで対応できます。軸の限界速度はパッキンと潤滑により異なります。純粋な PTFE パッキンは約 10 m/s に制限されますが、グラファイト PTFE パッキンは最大 20 m/s まで処理できます。化学的適合性は一般に優れていますが、PTFE は溶融アルカリ金属、フッ素、および一部のハロゲン化化合物によって攻撃される可能性があります。以下の表は、さまざまなグレードの性能限界をまとめたものです。

Ningbo Kaxite Sealing Materials Co., Ltd. では、工場で PTFE パッキンをテストして、これらの性能限界を検証しています。また、お客様が特定の条件に適したグレードを選択できるよう、アプリケーション ガイダンスも提供しています。これらの制限に近づく用途で PTFE パッキンを使用する前に、購入者は常にパッキンのメーカーに相談することをお勧めします。

4. 信頼性の高い性能を得るには、PTFE パッキンをどのように取り付ける必要がありますか?

PTFEパッキンの性能は材質だけでなく設置方法にも左右されます。不適切な取り付けはパッキン不良の主な原因です。主要な取り付け手順は次のとおりです。スタッフィング ボックスを清掃し、パッキン リングを正しい長さに切断し、リングを正しい方向で 1 つずつ取り付け、グランド フォロアを正しい圧縮率で締めます。パッキン リングは鋭利なナイフとマンドレルを使用して切断し、確実に直角に切断する必要があります。リングは、前のリングから 90 度オフセットされた斜めのカットで取り付けて、ラビリンス シールを作成する必要があります。グランドフォロアは、調整の合間にシャフトを回転させながら、徐々に均等に締める必要があります。以下の表は、インストール手順とその重要性をまとめたものです。

当社の工場では、PTFE パッキンの注文ごとに詳細な取り付け手順を提供しています。また、メンテナンスチーム向けのオンサイトトレーニングも提供しています。当社の目標は、PTFE パッキンが最初の起動時から耐用年数全体にわたって確実に機能することを保証することです。

5. PTFE パッキンのサプライヤーをどのように評価しますか?

PTFE 梱包のサプライヤーを評価するには、材料の品質、製造能力、テスト、アプリケーションのサポート、および納品実績に焦点を当てる必要があります。サプライヤーは高品質の PTFE 糸を使用し、編組プロセスで厳格な品質管理を維持する必要があります。パッキンの性能を検証する試験能力が必要です。お客様が適切なグレードを選択して正しくインストールできるよう、アプリケーション サポートを提供する必要があります。また、メンテナンス スケジュールを予定通りに進めるためには、信頼性の高い配信パフォーマンスが必要です。以下の表は、これらの評価基準をまとめたものです。

寧波 Kaxite Sealing Materials Co., Ltd. では、当社の工場で 10 年以上にわたって PTFE パッキンを生産してきました。高品質のPTFE糸を使用し、厳格な品質管理を行っています。性能を確認するためにパッキンをテストします。アプリケーションのサポートとインストールのガイダンスを提供します。また、迅速な配送のために標準サイズの在庫を維持しています。これらの基準に照らして当社を評価していただき、PTFE パッキンのパートナーとして当社をご検討ください。

6. 当社の工場からの主要な製品パラメータは何ですか?

次の表に、PTFE パッキンの主要な製品パラメータを示します。この製品は工業用ポンプのシーリング用途向けに設計されており、さまざまなグレードとサイズで入手可能です。当社の工場では、特定の要件を満たすカスタムパッキンの製造も可能です。

当社の工場では、これらの仕様などを満たす PTFE パッキンを製造しています。お客様の特定の要件に合わせて材料、断面、長さをカスタマイズできます。原材料の検査、工程内検査、出荷前の最終検査までを徹底した品質管理体制をとっています。当社の目標は、お客様の性能要件を満たす高品質の PTFE パッキンを提供することです。

7. よくある質問（FAQ）

質問 1: 純粋な PTFE パッキンとグラファイト PTFE パッキンの違いは何ですか?

回答: 純粋な PTFE パッキンは 100% PTFE 糸から作られており、最高の耐薬品性と最低の摩擦を備えています。低圧、低速の用途に適しています。グラファイトPTFEパッキンにはグラファイトが含まれており、熱伝導率が向上し、摩耗が軽減されます。高速、高温用途に適しています。選択はポンプの動作条件によって異なります。

質問 2: PTFE パッキンはどれくらいの頻度で交換する必要がありますか?

回答: 交換間隔は、使用条件、梱包グレード、設置品質によって異なります。一般に、PTFE パッキンは、過度に漏れ始めた場合、またはグランドフォロアが限界まで締め付けられた場合に交換する必要があります。適切に取り付けられ、適切にメンテナンスされたパッキンは、通常のポンプのサービスで 6 ～ 12 か月持続します。攻撃的な化学薬品または高速アプリケーションでは、間隔が短くなる可能性があります。

質問 3: PTFE パッキンは食品や医薬品のポンプに使用できますか?

回答: はい、PTFE パッキンは、FDA 準拠の材料で製造され、食品との接触が承認されていない潤滑剤を含まない場合、食品および医薬品のポンプに使用できます。当社の工場では、FDA および EU 10/2011 の要件を満たす食品グレードの PTFE パッキンを提供しています。注文時に規制要件を指定してください。

質問 4: PTFE パッキンの正しいグランド締め手順は何ですか?

回答: 調整の合間にシャフトを回転させながら、グランドを徐々に均等に締める必要があります。最初は指で締めてから、一度に 6 分の 1 回転ずつグランド ナットを締めます。ポンプを数分間運転し、漏れがないか確認します。パックされたグランドではわずかな滴下 (1 分あたり数滴) が起こるのが正常で、パッキンを潤滑するのに役立ちます。漏れが多すぎる場合は、グランドをさらに 6 分の 1 回転締めてください。過度の摩擦やシャフトの摩耗を引き起こす可能性があるため、締めすぎないでください。

質問 5: PTFE パッキンは研磨剤スラリーと一緒に使用できますか?

回答: 標準 PTFE パッキンは研磨粒子によって PTFE 繊維が損傷する可能性があるため、研磨スラリーには推奨されません。研磨用途には、アラミド PTFE パッキンまたは強化構造のパッキンをお勧めします。これらの材料は、摩耗や押し出しに対する優れた耐性を備えています。当社の技術チームは、お客様のスラリー用途に最適なパッキンについてアドバイスいたします。

8. 結論

PTFE パッキンは、工業用ポンプ用途向けの多用途で信頼性の高いシーリング ソリューションです。優れた耐薬品性、低摩擦、広い温度範囲により、幅広いプロセス流体に適しています。ただし、そのパフォーマンスは、適切なグレードの選択、パフォーマンスの限界の理解、および正しく取り付けることによって決まります。 Ningbo Kaxite Sealing Materials Co., Ltd. の工場には、最も要求の厳しい用途向けの高品質 PTFE パッキンを製造する専門知識と能力があります。当社では、高品質の素材、精密な編組、厳格なテストを使用して、パッキンが最高の性能と信頼性の基準を満たしていることを確認しています。

遠心ポンプ、往復ポンプ、ミキサー、バルブのいずれをシールする場合でも、お客様の要件についてご相談ください。サンプル、技術データ、カスタマイズされたソリューションを提供できます。品質と顧客満足に対する当社の取り組みにより、当社は世界中の工業用シーリング用途の信頼できるパートナーとなっています。

今すぐ寧波 Kaxite Sealing Materials Co., Ltd. にお問い合わせくださいPTFE パッキンの要件について話し合い、当社の製品がどのようにポンプ シーリング アプリケーションの信頼性を向上させることができるかを確認してください。
