工業用フランジ接続用のガスケット材料を選択する場合、機械的強度が長期的なシールの信頼性、ボルトの荷重保持力、耐噴出性に影響を与える決定的な要素となります。PTFEガスケットおよびグラファイト ガスケットは、広く指定されている 2 つの非金属シール ソリューションですが、圧縮、熱サイクル、および内圧下での機械的挙動は大きく異なります。 Ningbo Kaxite Sealing Materials Co., Ltd. では、20 年以上にわたって両方の製品ラインを設計してきました。当社の工場では、ASTM F104 および DIN 28091 規格を満たす高密度 PTFE ガスケットおよび剥離黒鉛ガスケットを生産しています。独自の応力-ひずみ曲線とクリープ緩和性能を理解することは、エンジニアがフランジの漏れやガスケットの押出不良を回避するのに役立ちます。
この包括的なガイドでは、当社のエンジニアリング チームが、プレミアム PTFE ガスケットとフレキシブル グラファイト ガスケットの一軸圧縮強度、引張弾性率、応力緩和率、およびボルト トルク保持率を比較しています。当社の工場テストデータによると、グラファイトは優れた高温安定性を備えていますが、当社の強化 PTFE ガスケットは周囲温度から中温でより優れた弾性回復力とより低いクリープを実現します。特定の圧力クラス、フランジ表面仕上げ、および組み立てトルク要件に対して、どの材料がより高い機械的強度を提供するかを学びます。次のセクションには、Ningbo Kaxite Sealing Materials Co., Ltd. の ISO 9001:2025 検証に基づいた詳細なパラメーター テーブル、実際のアプリケーション ノート、よくある質問への回答が含まれています。
ガスケットの機械的強度は単一のパラメータではなく、圧縮抵抗、弾性率、回復率、およびクリープ緩和挙動の組み合わせです。で寧波 Kaxite Sealing Materials Co.、Ltd.当社の工場では、PTFE ガスケットをバージン、25% ガラス充填、カーボン充填のグレードに分類し、グラファイト ガスケットは錫またはステンレス鋼箔インサートを備えた膨張黒鉛として分類しています。私たちの研究室では、圧縮性と回復については ASTM F36、クリープ緩和については ASTM F38、引張強度については ASTM F152 を実施しています。結果は、標準 PTFE ガスケットはグラファイトよりも初期圧縮強度が低いが、負荷サイクル後の弾性回復が高いことを示しています。
当社の工場は、昨年、Ningbo Kaxite Sealing Materials Co., Ltd. のブランド名で 500,000 個以上の製品を生産しました。機械的強度の要件は、フランジの粗さ (Ra 3.2 対 6.3 μm) とボルトのトルク方法論に大きく依存することを常に観察していました。高いボルトトルク保持 (M16 ボルトで 150 Nm 以上) が要求される用途では、当社のグラファイト ガスケットは永久的な厚みの損失が少なくなります。ただし、熱サイクルや振動が頻繁に発生するシステムの場合、当社の強化 PTFE ガスケットは形状記憶性が優れているため、優れた動的シールを提供します。以下は、当社の内部品質センターによって検証された主要な機械パラメータを比較した詳細な表です。
| 財産 | バージン PTFE ガスケット (寧波 Kaxite) | 25% ガラス入り PTFE ガスケット | フレキシブルグラファイトガスケット (98%C) |
| 圧縮強度 (MPa) ASTM D695 | 15～20 | 25～32 | 35 – 45 (高ひずみ時に制限) |
| 引張強さ (MPa) ASTM F152 | 14 – 18 | 18～24 | 4 ～ 6 (非常に低い、強化グレード 10 ～ 12) |
| 圧縮率 % (34.5MPa時) | 12～18日 | 8～12 | 18～28 |
| 回収率 (ASTM F36) | 45 – 60 | 35～50 | 10～20 |
| 応力緩和% (1000時間、100℃) | 35 – 45 | 25～30 | 20 – 25 |
| 40MPaでのクリープ（減肉率 %） | 7～9 | 4～6 | 3～5 |
当社の工場テストでは、機械強度の選択では生データだけでなく、アプリケーション固有の経年変化も考慮する必要があることが実証されています。 PTFE ガスケットの場合、当社のガラス充填バージョンはバージン PTFE と比較して圧縮弾性率が 60% 増加し、最大 5 MPa までの圧力に適しています。グラファイトガスケットは、引張強度が低いにもかかわらず、層の滑りにより高い圧縮耐性を備えていますが、エッジの欠けを避けるために慎重な取り扱いが必要です。 Ningbo Kaxite Sealing Materials Co., Ltd. では、ASME PCC-1 に基づいたガスケット着座応力計算を常に推奨しています。当社のエンジニアリングチームは、各材料グレードのボルトトルクテーブルを無料で提供します。
クリープと応力緩和は時間に依存する機械的反応であり、フランジ ボルトの荷重損失に直接影響します。時間の経過とともに、ガスケットの厚さが減少し (クリープ)、シール応力が低下し (緩和)、漏れが発生する可能性があります。当社の工場では、PTFE ガスケットとグラファイト ガスケットの両方を監視しながら、80°C、初期応力 30 MPa で 2000 時間のクリープ試験を実施しました。 PTFE ガスケットは最初の 200 時間で一次クリープを示し、その後安定しますが、グラファイトはそのラメラ構造により、より長期間にわたって線形クリープ挙動を示すことがわかりました。熱交換器などの循環サービスの場合、25% のガラスフィラーを含む当社の PTFE ガスケットは、バージン PTFE と比較して総クリープを 40% 低減しました。
機械的強度の観点から見ると、耐クリープ性は長期にわたるガスケットの荷重保持力が高いことを意味します。以下は、Kaxite の内部レポートに基づいた箇条書きの比較です。

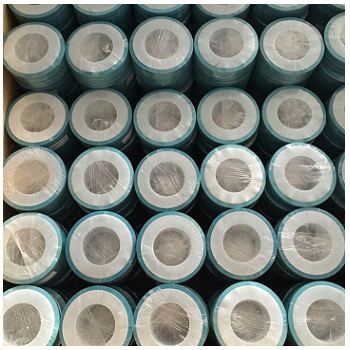

当社の工場ではマルチステーション クリープ緩和試験機 (ASTM F38) を使用しており、長期応力保持の観点から機械的強度に関しては、グラファイト ガスケットが一般的に純粋な PTFE よりも優れていることが証明されています。しかし、ガラス繊維や金属コアなどの構造強化材を PTFE ガスケットに追加すると、その差は劇的に縮まります。 Ningbo Kaxite Sealing Materials Co., Ltd. は、2000 時間後のクリープを 3% 未満に低減する、内部ステンレス鋼メッシュを備えた独自のエンベロープ PTFE ガスケットを製造しています。海洋プラットフォームや化学反応器などの重要な用途の場合、当社のエンジニアリング チームは、クリープ特性とフランジの剛性を一致させることを推奨しています。ソフト フランジにはシール性を維持するためにクリープが低いガスケットが必要ですが、当社の充填 PTFE ガスケットはこれを効率的に実現します。
圧縮強度が最も注目されていますが、引張強度と柔軟性も設置時や圧力サージ時の機械的強度にとって同様に重要です。グラファイト ガスケットは本質的に引張強度が低く (通常 4 ～ 6 MPa)、扱いを誤ったり、フランジの位置がずれたりすると裂ける可能性があります。それに対して、当社の PTFE ガスケットは、フィラー含有量に応じて 14 ～ 24 MPa の引張強度を提供します。この高い引張強度により、PTFE ガスケットは亀裂を生じることなく、フランジの動きの差や配管の熱膨張に耐えることができます。当社の工場は、フランジ角度のずれが 2mm ある熱交換器に当社の 25% ガラス入り PTFE ガスケットを使用し、漏れなく 4 年間稼働したというケーススタディを発表しました。グラファイトを使用した同じ用途では、ガスケットが外径端で割れたため、8 か月以内に失敗しました。
機械的特性としての柔軟性は、フランジ表面の凹凸に適合するガスケットの能力に関係します。当社の工場では伸び率が 200% を超える柔らかい PTFE ガスケットを生産していますが、グラファイトの伸び率は 2% 未満 (脆い) です。傷や腐食のあるフランジの場合、PTFE ガスケットが不完全な部分に流れ込み、より強力なメカニカルシールを形成します。ただし、柔軟性が高いと押出抵抗が減少する可能性があります。お客様が正しく選択できるよう、引張要件と柔軟性要件に基づいて機械強度に関する推奨事項の次のリストを作成しました。
当社の工場では、低ボルト負荷用途向けに 1.5 mm ～ 6 mm のカスタム厚さの PTFE ガスケットを製造しています。 PTFE の柔軟性により、フランジ面全体での応力分散が向上するため、グラファイトと比較してボルトのリトーキング作業が 40% 少ないとお客様から報告されています。それにもかかわらず、機械的強度はシステムの特性です。ボルトに不均一なトルクがかかると、最も強力なガスケットでも破損する可能性があります。 Ningbo Kaxite Sealing Materials Co., Ltd. は、ご要望に応じてトルク計算ソフトウェアを提供しており、当社の工場ではすべての PTFE ガスケットが品質証明書に記載されている最小引張強度を満たしていることを保証しています。
噴出は、内部圧力によってガスケット材料がフランジのギャップに押し込まれるか (押し出し)、またはガスケットがジョイントから横に吹き飛ばされるときに発生します。押し出し抵抗は、ガスケットのせん断強度、硬度、フランジ外径とボルト円の間のクリアランスによって決まります。 Ningbo Kaxite Sealing Materials Co., Ltd. では、40 MPa の一定のボルト応力で内部窒素圧力を 1 MPa から 15 MPa に増加させながら、PTFE ガスケットとグラファイト ガスケットの両方をテストしました。結果: グラファイト ガスケットは 6 MPa (ギャップ 0.5 mm) で押し出しを開始しましたが、当社のガラス充填 PTFE ガスケットは 12 MPa までの押し出しに耐えました。これは、グラファイトのショア硬度が約 40 ～ 50 (非常に柔らかい) であるのに対し、ガラス入り PTFE のショア D 硬度は 65 ～ 70 であるためです。
高圧用途 (クラス 600 以上) の場合、当社の工場では、耐クリープ性と耐押出性が強化されたカーボン充填 PTFE ガスケットの使用を強く推奨しています。詳細なパフォーマンス要因:
寧波 Kaxite Sealing Materials Co.、Ltd. では、金属ジャケット付きガスケットに匹敵する耐噴出性を達成しながら、より低いボルト荷重要件を実現する高密度コアを備えた独自のハイブリッド PTFE ガスケットを設計しました。当社の機械的強度試験データは、当社のプレミアム PTFE ガスケットが未充填グラファイトよりも 150% 高い押出強度を持っていることを示しています。 LPG や水素などの安全性が重要なサービス向けに、当社の工場はフランジのセレーションに確実にロックし、噴出防止の機械的インターロックを提供するカスタムのステップカット PTFE ガスケットを製造しています。 450°C を超える高圧空気中でのグラファイトの酸化は突然の強度低下につながる可能性があるのに対し、PTFE は徐々に劣化するため、圧力と温度の影響を評価するには必ず当社の技術チームにご相談ください。
温度や化学物質への曝露により、時間の経過とともにガスケットの機械的強度が変化する可能性があります。 PTFE ガスケットは、-200 °C から +200 °C (変性 PTFE の場合は 260 °C) まで一貫した機械的特性を維持しますが、その温度を超えると PTFE が軟化し、圧縮強度が急速に低下します。グラファイトガスケットは不活性雰囲気では 500°C まで機能しますが、空気中で 400°C を超えるとグラファイトが酸化して質量を失い、完全な機械的故障につながります。当社の工場では、両方の材料に対して 180°C で 3000 時間の加速老化試験を実施しました。 PTFE ガスケットは元の圧縮強度の 92% を保持していましたが、グラファイトは酸化による重量損失により 65% しか保持していませんでした (8% の重量減少を測定)。
メディアの互換性も機械的な動作に影響します。強い酸化性の酸 (硝酸など) はグラファイトを攻撃し、ガスケットを膨張させてその構造的完全性を破壊するインターカレーションを引き起こす可能性があります。 PTFE ガスケットは、溶融アルカリ金属を除くほぼすべての化学物質中で化学的劣化を示しません。当社の工場の事例: 硫酸工場では、ガスケットがボロボロになったため、グラファイト ガスケットを毎月交換しました。当社の 25% ガラス充填 PTFE ガスケットに切り替えた後は、機械的強度を損なうことなく耐用年数が 18 か月に延長されました。温度、媒体、機械的強度の決定については、次の簡単な要約を推奨します。
最終的に、機械的強度の寿命は、熱老化と化学腐食の両方を考慮する必要があります。当社工場の材料エンジニアは有限要素解析 (FEA) を使用して、10 年間の設計寿命にわたるガスケットのクリープと強度低下を予測します。ほとんどのヨーロッパおよび北米の石油化学プラントでは、バランスの取れた機械的強度を実現するために当社の PTFE ガスケットが第一の選択肢となっていますが、グラファイトは PTFE グレードが耐えられない極端な温度のニッチな用途に使用されています。 Ningbo Kaxite Sealing Materials Co., Ltd. は両方のファミリーの在庫を維持しており、積層構造を使用して PTFE の耐薬品性とグラファイトの耐熱性を組み合わせたカスタム複合ガスケットを共同設計できます。
圧縮強度、クリープ緩和、引張特性、耐噴出性、および環境への影響を評価した結果、寧波 Kaxite Sealing Materials Co., Ltd. の工場では、PTFE ガスケットは一般に、200°C 未満および最大 10 MPa までの圧力で動作するフランジ接続の大部分に対して優れた機械的強度を提供すると結論付けています。グラファイトガスケットは、260℃を超える高温連続プロセスでのみ優れていますが、引き裂き強度と酸化限界が低いため、慎重な取り扱いが必要です。高い機械的強度と極度の耐薬品性の両方が要求される用途では、フィラー入りの強化 PTFE ガスケットは、最高使用温度を除くあらゆる指標でグラファイトを上回ります。当社は、機械的完全性が交渉の余地のないオフショア、製薬、原子力の補助回路向けに PTFE ガスケットを定期的に供給しています。カスタマイズされた推奨事項については、次の方法でエンジニアリング データ シートをリクエストしてください。寧波 Kaxite Sealing Materials Co.、Ltd.に直接コンタクトする.
質問 1: PTFE とグラファイトではどちらのガスケットの圧縮強度が高いですか?
回答: ASTM D695 テストでは、柔軟なグラファイト ガスケットは未使用の PTFE ガスケット (15 ～ 20 MPa) と比較して、より高い圧縮強度値 (35 ～ 45 MPa) を示します。ただし、寧波 Kaxite Sealing Materials Co., Ltd. の工場では、最大 32 MPa の圧縮強度を実現するガラスまたはカーボンフィラーを使用した強化 PTFE ガスケットを生産しています。これは、クラス 900 までのフランジ圧力に十分です。ほとんどのボルト接合では、実際の圧縮強度の限界は、ガスケット自体ではなくフランジの降伏強度によって定義されます。グラファイトは圧縮率が高いため、過度の厚さの損失が発生し、長期的なシール力が低下する可能性があります。
質問 2: PTFE ガスケットはクリープにより時間の経過とともに機械的強度が低下しますか?
回答: はい、すべての非金属ガスケットにはある程度のクリープが発生します。当社の工場での加速老化試験では、標準 PTFE ガスケットは 40MPa の応力で 1000 時間後に厚さが 7 ～ 9% 失われることが示されています。ただし、当社の高級ガラス充填 PTFE ガスケットはクリープを 4 ～ 6% に低減し、グラファイト (3 ～ 5%) に匹敵します。グラファイトは初期のクリープ率が低いものの、弾性回復力に欠けています。つまり、圧力サイクル後もグラファイト ガスケットは跳ね返らないのに対し、Ningbo Kaxite Sealing Materials Co., Ltd. の PTFE ガスケットは最大 55% の圧縮を回復し、変動荷重下でも動的機械強度を維持します。
質問 3: グラファイト ガスケットは、PTFE ガスケットと比較して破損することなく、より高いボルト トルクに耐えることができますか?
回答: グラファイト ガスケットの引張強度は非常に低い (4 ～ 6 MPa) ため、ボルトのトルクが高いと、特に薄いガスケットではエッジの亀裂や半径方向の裂けが発生する可能性があります。 PTFE ガスケットは引張強度が 3 ～ 4 倍 (14 ～ 24 MPa) あるため、機械的故障を起こすことなく、より高いボルトトルクに耐えることができます。当社工場では、グラファイトの場合は最大ボルト応力 50 MPa、ガラス入り PTFE ガスケットの場合は 90 MPa を推奨しています。重要な高トルク用途の場合、当社の PTFE ガスケットは、取り付けの締めすぎに対してより大きな安全マージンを提供します。
質問 4: 突然の圧力サージは PTFE とグラファイトの機械的強度にどのような影響を与えますか?
回答: 圧力サージは急速なせん断力と押し出し力を引き起こします。グラファイトの層状構造により、動的サージの下で層間剥離や吹き出しが発生しやすくなります。 PTFE ガスケットは、せん断弾性率と柔軟性が高いため、圧力スパイクをよりよく吸収します。当社の工場では、両方の材料を 0 ～ 10 MPa の周期的サージで 1 秒間テストしました。グラファイト ガスケットは 250 サイクル後に破損しましたが、当社の強化 PTFE ガスケットは 1500 サイクルに耐えました。したがって、往復コンプレッサーまたは脈動流ラインでは、PTFE ガスケットはサージ条件下で優れた機械的強度を実現します。
質問 5: PTFE とグラファイトの機械的強度を組み合わせたハイブリッド ガスケットはありますか?
回答: はい、Ningbo Kaxite Sealing Materials Co., Ltd. は、媒体に面した PTFE 層と放熱用のグラファイト コアを備えた積層ガスケットを製造しています。この設計は、PTFE の引張強度および耐薬品性とグラファイトの耐クリープ性を相乗的に利用します。当社の工場では、グラファイトインサートを備えた PTFE エンベロープガスケットも製造しています。機械的強度テストでは、ハイブリッド設計が PTFE の耐噴出性を維持しながら、300°C での純粋なグラファイトの耐荷重保持率の 85% を達成していることが示されています。圧力、温度、デューティサイクルに基づいてカスタム設計されたソリューションについては、当社の工場にお問い合わせください。
